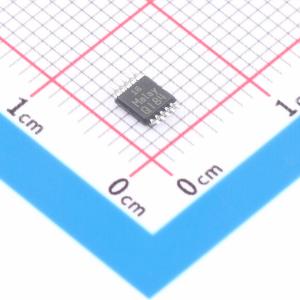

LTC2433-1IMS#TRPBF

一款差分输入微功耗16位无延迟ΔΣ模数转换器，集成了振荡器。它提供0.12 LSB的积分非线性（INL）和1.45 μV RMS噪声，且与参考电压（VREF）无关。它采用了Δ - Σ技术，可实现数字滤波器的单次转换稳定。通过单个引脚，它可配置为在50 Hz和60 Hz ±2%时实现优于87 dB的输入差模抑制，也可由外部振荡器驱动以实现用户定义的抑制频率。内部振荡器无需外部频率设置组件。 该转换器可接受任何0.1 V至电源电压（VCC）的外部差分参考电压，适用于灵活的比例测量和远程传感测量配置。满量程差分输入范围为 - 0.5•VREF至0.5•VREF。参考共模电压（VREFCM）和输入共模电压（VINCM）可独立设置在接地（GND）和VCC之间的任意位置。直流共模输入抑制比优于140 dB。 它通过灵活的三线数字接口进行通信，该接口与SPI和MICROWIRE协议兼容。

• 采用微型MSOP封装的16位差分ADC
• 低电源电流：200 μA，自动睡眠模式下为4 μA
• 轨到轨差分输入/参考
• 0.12 LSB积分非线性（INL），无丢码
• 0.16 LSB满量程误差和5 μV失调
• 1.45 μV RMS噪声，与VREF无关
• 极低的转换噪声：<0.02 LSB
• 可使用低至100 mV的参考电压实现16位分辨率
• 内部振荡器 — 无需外部组件
• 最低87 dB，同时具备50 Hz和60 Hz陷波滤波器
• 单电源2.7 V至5.5 V供电
• 引脚与20/24位LTC2431/LTC2411兼容
• 提供10引脚MSOP封装

• 直接传感器数字化器
• 体重秤
• 直接温度测量
• 气体分析仪
• 应变计传感器
• 仪器仪表
• 数据采集
• 工业过程控制
