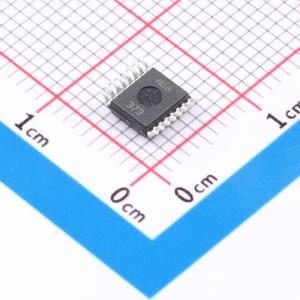

温馨提醒：图片仅供参考，商品以实物为准

LTC2410CGN#TRPBF

具差分输入和差分基准的 24 位、无延迟增量累加 ΔΣ ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2410是一款2.7V至5.5V微功耗24位差分模数转换器，具有内部振荡器，2ppmINL和0.16ppm噪声。它使用ΔΣ技术，提供单周期稳定时间，适用于多路复用应用。
品牌名称: ADI(亚德诺)
商品型号: LTC2410CGN#TRPBF
商品编号: C680632
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.208462克(g)

商品参数

商品概述

LTC2410是一款工作电压范围为2.7V至5.5V的微功耗24位差分ΔΣ模数转换器，集成了振荡器，积分非线性（INL）为2ppm，均方根（RMS）噪声为0.16ppm。它采用了ΔΣ技术，为多路复用应用提供单周期建立时间。通过单引脚，LTC2410可配置为在50Hz或60Hz ±2%的频率下实现优于110dB的输入差模抑制，也可由外部振荡器驱动，以实现用户自定义的抑制频率。内部振荡器无需外部频率设置组件。该转换器可接受任何0.1V至VCC的外部差分参考电压，适用于灵活的比例式和远程传感测量配置。满量程差分输入范围为 -0.5VREF至0.5VREF。参考共模电压VREFCM和输入共模电压VINCM可在LTC2410的GND至VCC范围内独立设置。直流共模输入抑制比优于140dB。 LTC2410通过灵活的三线数字接口进行通信，该接口与SPI和MICROWIRE协议兼容。

商品特性

差分输入和差分参考，共模范围为GND至VCC
积分非线性（INL）为2ppm，无丢码
满量程误差为2.5ppm
失调误差为0.1ppm
噪声为0.16ppm
适用于多路复用应用的单转换建立时间
内部振荡器 —— 无需外部组件
50Hz或60Hz陷波滤波器，最小抑制比为110dB
采用窄型SSOP - 16封装（SO - 8引脚布局）的24位ADC
单电源2.7V至5.5V工作
低电源电流（200μA）和自动关断功能
LTC2400的全差分版本

应用领域

直接传感器数字化器
体重秤
直接温度测量
气体分析仪
应变计传感器
仪器仪表
数据采集
工业过程控制
6位数字电压表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	7.5Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	工作温度	0℃~+70℃
	信噪比	110dB
	时钟/振荡器	内置
	时钟频率(fc)	19.2kHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	静态电流	20uA
