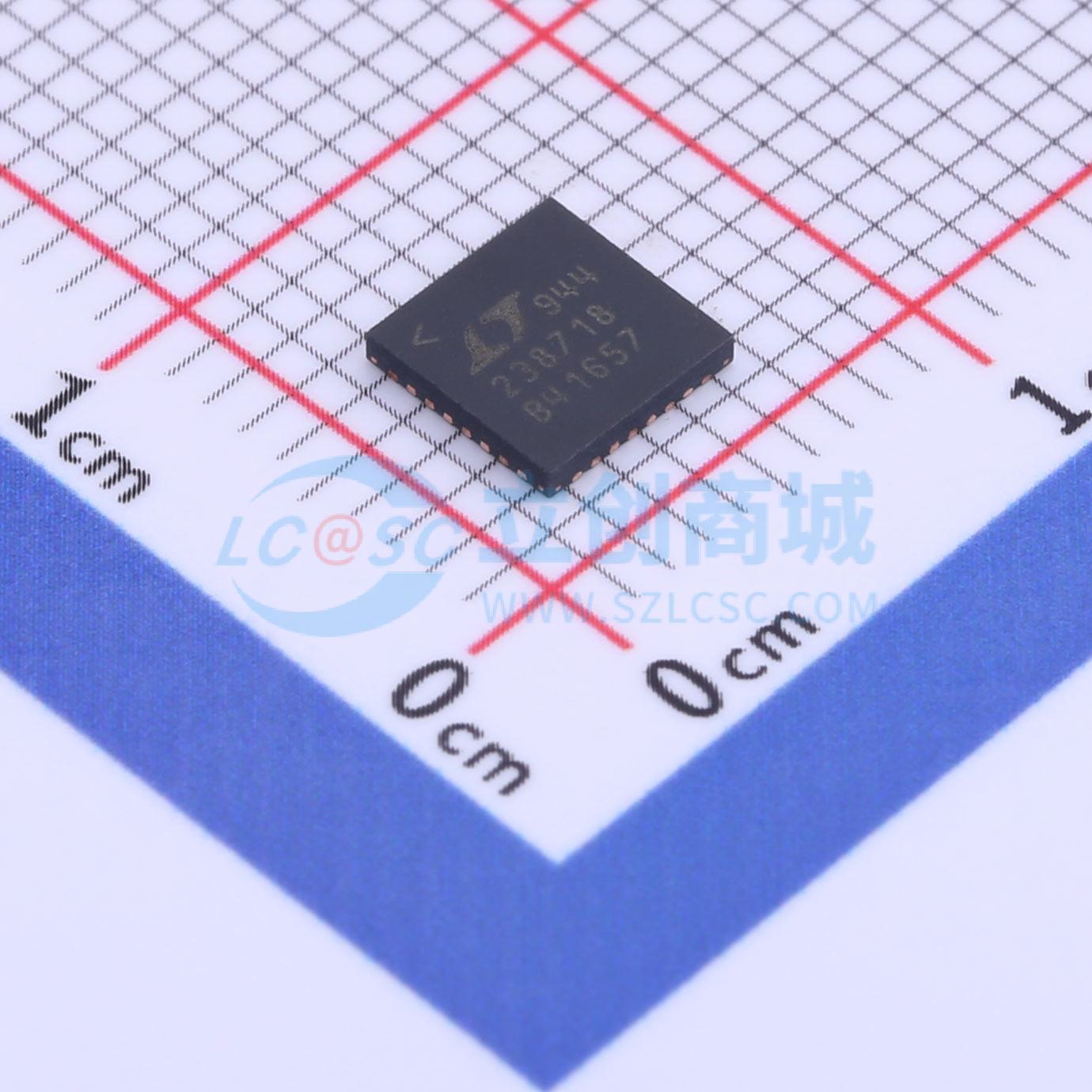

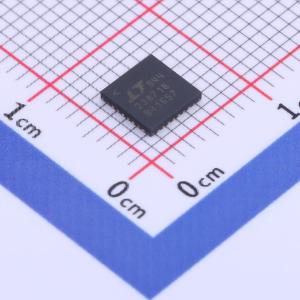

温馨提醒：图片仅供参考，商品以实物为准

LTC2387IUH-18#PBF

18 位、15Msps SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声、高速、18位、15MspsSARADC，适用于高动态范围应用。
品牌名称: ADI(亚德诺)
商品型号: LTC2387IUH-18#PBF
商品编号: C680576
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.06克(g)

商品参数

商品概述

LTC2387 - 18是一款低噪声、高速、18位、15Msps逐次逼近寄存器（SAR）模数转换器（ADC），非常适合广泛的应用。出色的线性度和宽动态范围相结合，使LTC2387 - 18成为高速成像和仪器仪表应用的理想选择。无延迟操作可为高速控制环路应用提供独特的解决方案。高输入频率下极低的失真特性，使其适用于需要宽动态范围和大信号带宽的通信应用。为了在支持高速运行的同时尽量减少数据线数量，LTC2387 - 18采用了串行LVDS数字接口。LVDS接口具有单通道和双通道输出模式，允许用户针对每个应用优化接口数据速率。

商品特性

15Msps吞吐量
无流水线延迟，无周期延迟
fIN = 1MHz时，SNR为95.7dB（典型值）
fIN = 1MHz时，SFDR为102dB（典型值）
高达7.5MHz输入的奈奎斯特采样
保证18位，无丢码
±3LSB积分非线性（INL，最大值）
差分输入
5V和2.5V电源
内部20ppm/°C（最大值）基准电压源
串行LVDS接口
125mW功耗
32引脚（5mm×5mm）QFN封装

应用领域

高速数据采集
成像
通信
控制环路
仪器仪表
自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	18位
	采样率	15MHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	串行
	差分输入	是
	积分非线性	3LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	95.7dB
	时钟频率(fc)	20kHz~15MHz；15MHz
	基准电压源	内置
	基准电压源温漂	20ppm/℃
	ADC架构	SAR
	静态电流	5mA
