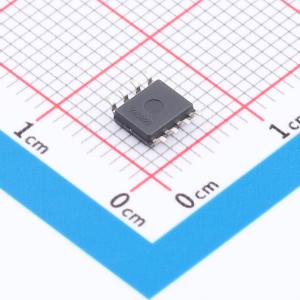

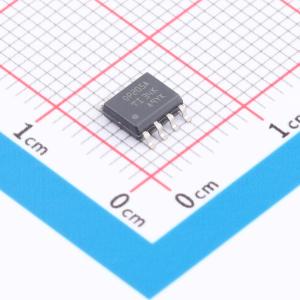

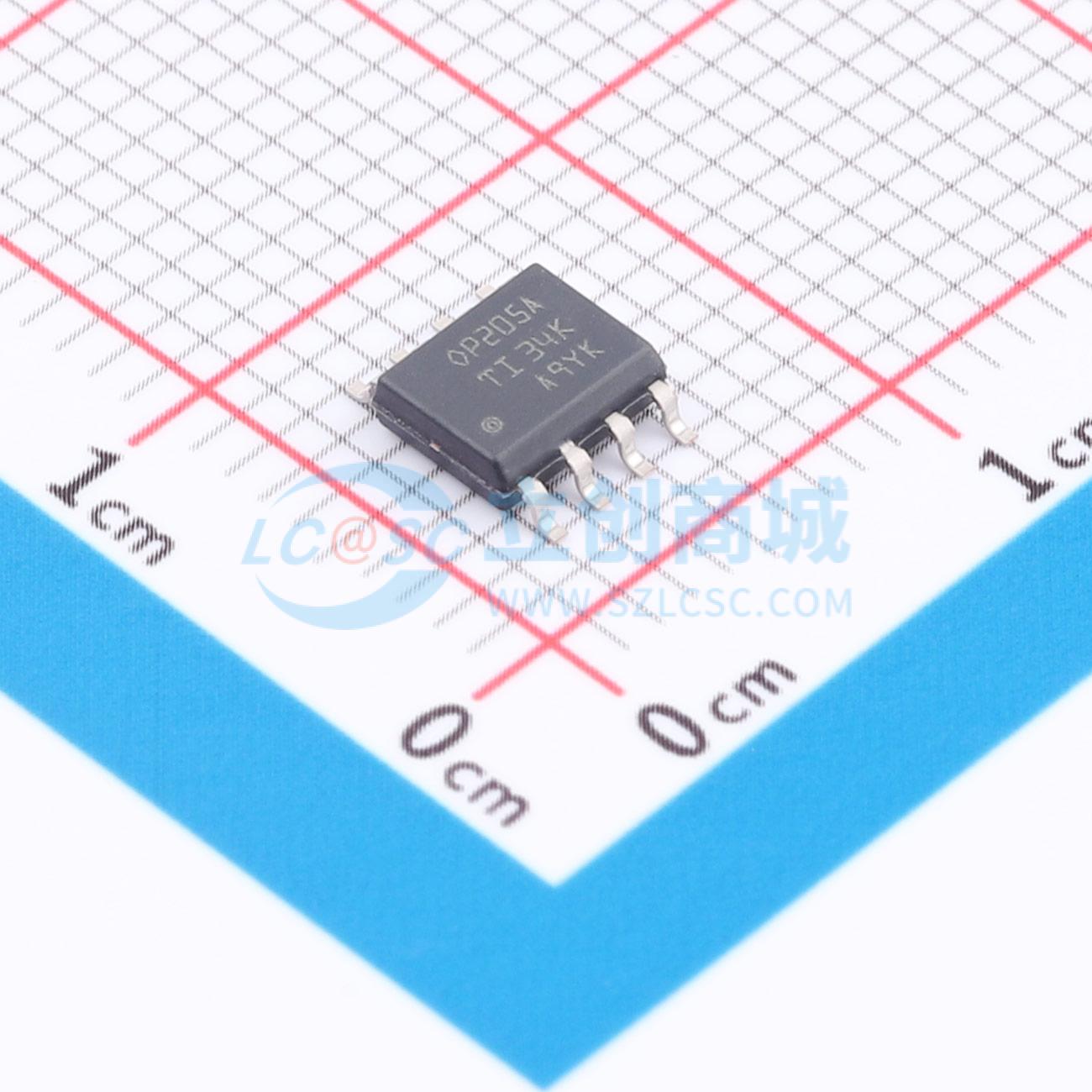

温馨提醒：图片仅供参考，商品以实物为准

OPA205ADR

OPAx205低功耗超β双极e-trim运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA205、OPA2205和OPA4205（OPAx205）是业界通用OPAx277系列的新一代版本。OPA206和OPA2206是使用相同运算放大器内核的相关器件，但具有高于电源电压±40V的输入过压保护的额外特性。这些器件是具有超β输入的精密双极e-trim™运算放大器。TI的专有微调技术用于实现±4μV（±2μV，高等级）的典型输入失调电压和±0.08μV（±0.04μV，高等级）的典型输入失调电压漂移。 OPAx205采用双极工艺设计，可针对仅220μA的静态电流提供3.6MHz增益带宽。这些器件还可在1kHz下实现仅7.2nV/√Hz的低电压噪声密度。得益于超β输入，OPAx205具有100pA（典型值）的超低输入偏置电流和110fA/√Hz的电流噪声密度。 OPAx205的高性能使这些器件成为了高精度和低功耗系统的理想选择，例如流量和压力变送器、便携式数据采集(DAQ)系统和高密度源测量单元(SMU)。
品牌名称: TI(德州仪器)
商品型号: OPA205ADR
商品编号: C6170227
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	3.6MHz
	输入失调电压(Vos)	25uV
	输入失调电压温漂(Vos TC)	80nV/℃
	压摆率(SR)	4V/us
	输入偏置电流(Ib)	500pA

	属性	参数值
	输入失调电流(Ios)	500pA
	噪声密度(eN)	7.2nV/√Hz@1kHz
	共模抑制比(CMRR)	140dB
	静态电流(Iq)	240uA
	输出电流	25mA
	工作温度	-40℃~+125℃
	单电源	4.5V~36V
	双电源(Vee~Vcc)	-18V~-2.25V；2.25V~18V

商品概述

OPA205、OPA2205和OPA4205（OPAx205）是业界通用OPAx277系列的新一代版本。OPA206和OPA2206是使用相同运算放大器内核的相关器件，但具有高于电源电压±40V的输入过压保护的额外特性。这些器件是具有超β输入的精密双极e-trim™运算放大器。TI的专有微调技术用于实现±4μV（±2μV，高等级）的典型输入失调电压和±0.08μV（±0.04μV，高等级）的典型输入失调电压漂移。 OPAx205采用双极工艺设计，可针对仅220μA的静态电流提供3.6MHz增益带宽。这些器件还可在1kHz下实现仅7.2nV/√Hz的低电压噪声密度。得益于超β输入，OPAx205具有100pA（典型值）的超低输入偏置电流和110fA/√Hz的电流噪声密度。 OPAx205的高性能使这些器件成为了高精度和低功耗系统的理想选择，例如流量和压力变送器、便携式数据采集(DAQ)系统和高密度源测量单元(SMU)。

商品特性

e-trim™运算放大器性能
低失调电压：25μV（最大值），15μV（最大值，高等级）
低失调电压漂移：±0.5μV/°C（典型值），±0.2μV/°C（最大值，高等级）
超β输入
输入偏置电流：500pA（最大值）
输入电流噪声：110fA/√Hz
低噪声
0.1至10Hz：0.2μVpp
电压噪声：7.2nV/√Hz
AOL、CMRR和PSRR：>126dB（全温度范围）
增益带宽积：3.6MHz
低静态电流：240μA（最大值）
压摆率：4V/μs
过载功率限制器
轨到轨输出
EMI和RFI已滤除的输入
宽电源电压范围：4.5V至36V
温度范围：-40°C至+125°C
提供标准等级（OPAx205A）和高等级（OPA2205，预发布）
OPA206和OPA2206提供±40V过压保护

应用领域

流量变送器
串式逆变器
数据采集(DAQ)
源测量单元(SMU)
实验室和现场仪表
电池测试
模拟输入模块
压力变送器
