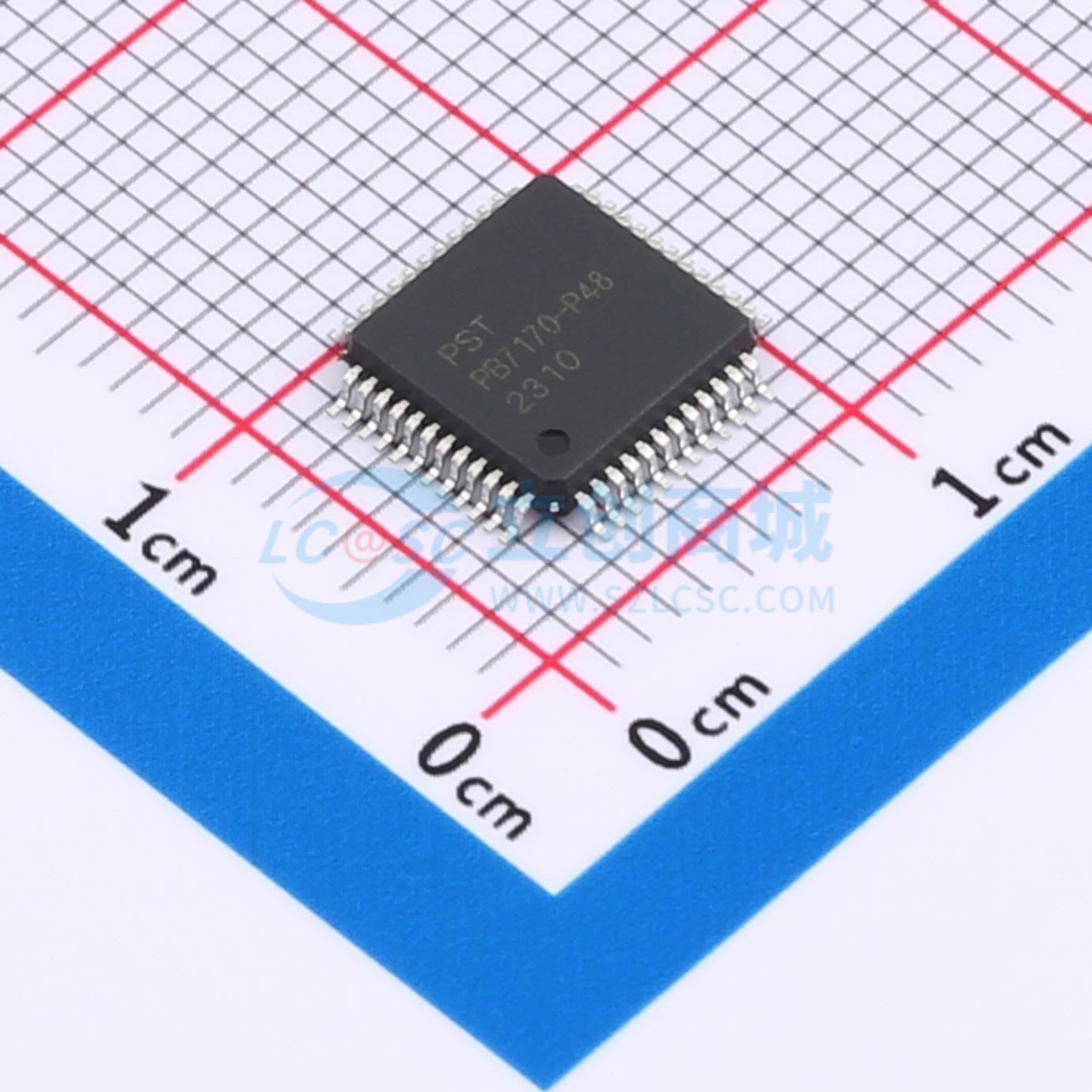

温馨提醒：图片仅供参考，商品以实物为准

PB7170P48

17串P48 AFE电池管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PB7170P48 为多串锂电池管理芯片，可支持 5~17 串电芯应用。用于执行电池组的测量（单体电压，电池电流，电池组温度），保护（控制充放电 MOS）和均衡功能。单节电芯单体电压测量范围 0-5V，适用于大多数锂电池。
品牌名称: PST(鹏申)
商品型号: PB7170P48
商品编号: C6169225
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 2.273125克(g)

商品参数

商品概述

PB7170P48 为多串锂电池管理芯片，可支持 5~17 串电芯应用。用于执行电池组的测量（单体电压，电池电流，电池组温度），保护（控制充放电 MOS）和均衡功能。单节电芯单体电压测量范围 0 - 5V，适用于大多数锂电池。内置 VADC 模块，提供电压、温度和快速电流测量。内置 CADC 模块用于采集电流，用于库仑计方式的高精度 SOC 计量。同时提供多种电流，电压，温度，充放电保护，提供 3 个充放电 MOS 控制引脚。支持内部大电流均衡功能，单通道均衡电流可达 100mA，支持多单元均衡同时开启，支持多种智能均衡方式。系统内部提供强大的自动调度系统，包含了配置定时测量和实时保护，通过中断引脚上报 MCU，可极大的节省系统资源和功耗。提供多种低功耗睡眠模式。浅睡眠模式下，过流、短路保护等功能继续工作，可快速（200μs 内）唤醒。深睡眠模式下，可达到极低功耗的系统状态保持。

商品特性

工作电压范围：12 - 88V
工作温度范围：-40°C ~ +125°C（内部可设置 120°C 过温保护）
关机模式功耗：2μA
深睡模式功耗：5μA（数据保持）
测量模式功耗：150μA
浅睡模式功耗：50μA（部分保护开启）
电压和快速电流高精度测量：16bit VADC
16bit 电流积分 CADC - 62.5mS/125mS/250mS 库仑计电流测量
每个开关支持高达 100mA 的均衡电流
均衡开关采用倒计时配置的安全设计
采集线，AUXIN 输入线断线检测
同时支持外部均衡 MOS
独立的上下限阈值配置
单次触发计时器（TIM）
系统报警：电芯单体电压失配报警
阈值可配的放电过流报警
阈值可配的放电短路报警
阈值可配的充电过流报警
电芯单元过压和欠压报警
增强故障诊断功能：内部自检测和断线检测
芯片温度测量和报警
外部测量（AUXIN）超限报警
系统保护：充电/放电过流和放电短路保护
低电压禁止充电保护
外部下拉 ALERT 可快速关断充放电 MOS（外部保护）
电芯单元过压和欠压保护
SPI 通信
独立中断引脚 ALERT

应用领域

电动自行车
电动摩托车
电动工具
通信
家庭和风光储能
5 到 17 串电芯的锂电芯 BMS 系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	12V~88V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	2.8V
	电池类型	-

	属性	参数值
	电池节数	5~17
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	2uA
	均衡电流	100mA
	接口类型	SPI
