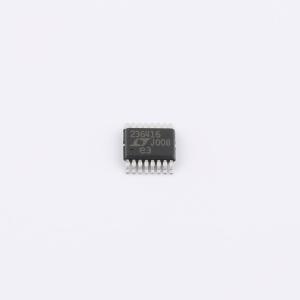

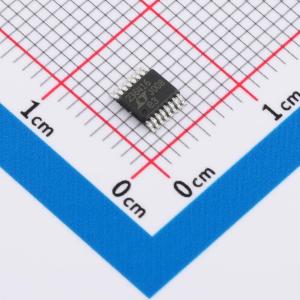

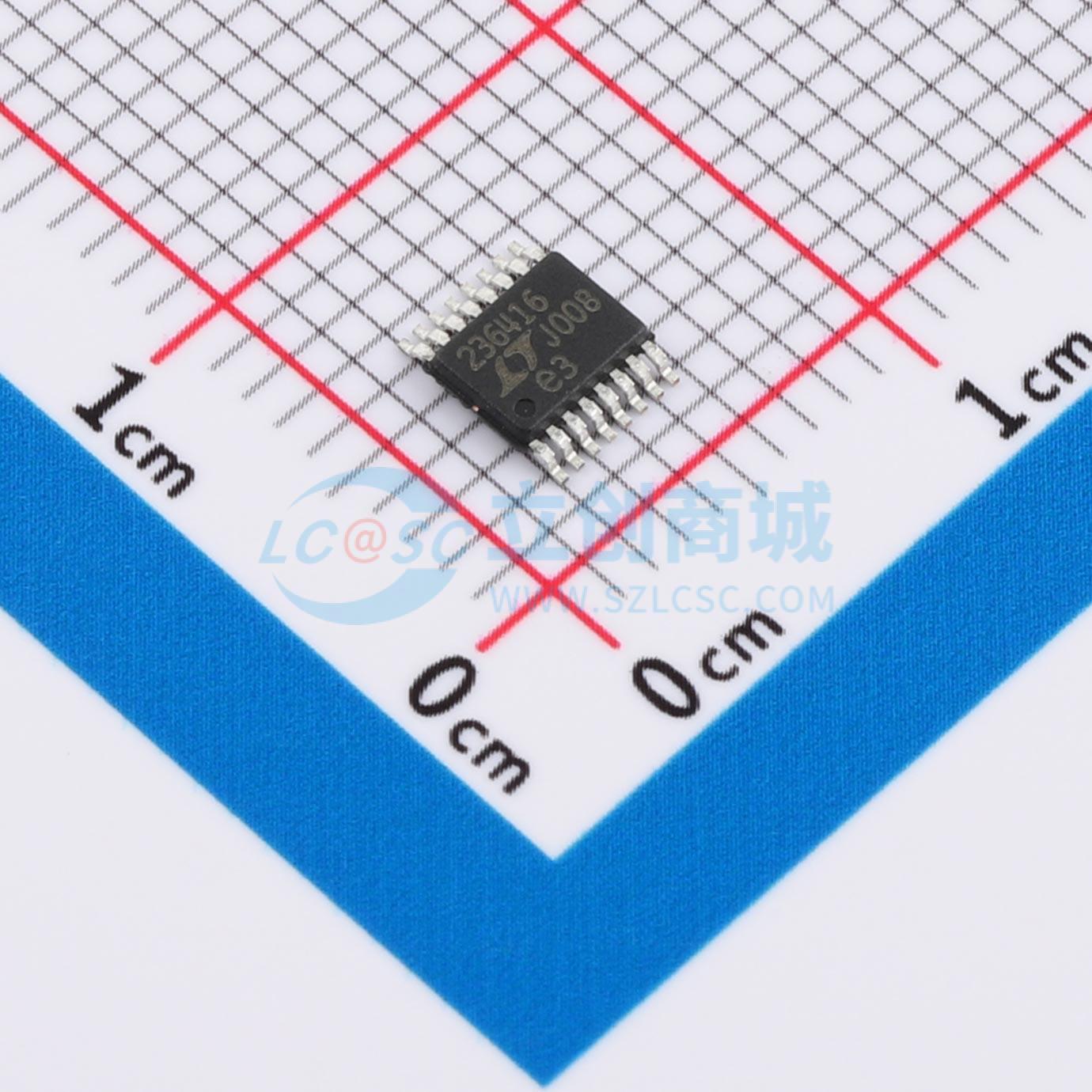

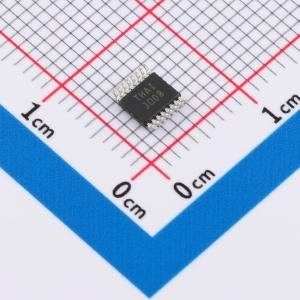

LTC2364IMS-16#TRPBF

具 94.7dB SNR 的 16 位、250ksps、伪差分单极性 SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声、低功耗、高速16位逐次逼近寄存器ADC，具有0V到VREF伪差分单极输入范围，VREF范围为2.5V到5.1V。
品牌名称: ADI(亚德诺)
商品型号: LTC2364IMS-16#TRPBF
商品编号: C680297
商品封装: MSOP-16
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LTC2364-16是一款低噪声、低功耗、高速的16位逐次逼近寄存器（SAR）ADC。该器件采用2.5V电源供电，具有0V至VREF的伪差分单极性输入范围，其中VREF范围为2.5V至5.1V。LTC2364-16仅消耗3.4mW功率，最大积分非线性（INL）为±0.75LSB，16位分辨率下无漏码，信噪比（SNR）达94.7dB。 LTC2364-16具备高速SPI兼容串行接口，支持1.8V、2.5V、3.3V和5V逻辑电平，还具备菊花链模式。其快速的250ksps吞吐量且无周期延迟，使LTC2364-16非常适合各种高速应用。内部振荡器设定转换时间，减轻了外部时序设计的考虑。LTC2364-16在转换之间自动进入掉电模式，从而降低了随采样率变化的功耗。

商品特性

250ksps吞吐量
最大±0.75LSB积分非线性（INL）
保证16位无漏码
低功耗：250ksps时为3.4mW，250sps时为3.4µW
fIN = 2kHz时典型信噪比（SNR）为94.7dB
fIN = 2kHz时典型总谐波失真（THD）为–120dB
保证在125°C下正常工作
2.5V电源
伪差分单极性输入范围：0V至VREF
VREF输入范围为2.5V至5.1V
无流水线延迟，无周期延迟
1.8V至5V I/O电压
支持菊花链模式的SPI兼容串行I/O
内部转换时钟
16引脚MSOP和4mm × 3mm DFN封装

应用领域

医学成像
高速数据采集
便携式或紧凑型仪器
工业过程控制
低功耗电池供电仪器
自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	2.375V~2.625V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.75LSB
	工作温度	-40℃~+85℃
	信噪比	94.7dB
	时钟/振荡器	内置
	基准电压源	外置
	ADC架构	SAR
	静态电流	900nA
