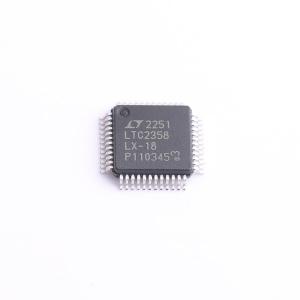

LTC2358ILX-18#PBF

具有30VP-P共模范围的缓冲八通道、18位、每通道200ksps差分±10.24V ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是 18 位、低噪声 8 通道同时采样逐次逼近寄存器 (SAR) ADC，具有缓冲差分、宽共模范围皮安输入。采用 5V 低压电源、灵活的高压电源，并使用内部基准和缓冲器，此 SoftSpan™ ADC 的每个通道可在每次转换的基础上独立配置，以接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信号。也可禁用单个通道，以提高其余通道的吞吐量。集成的皮安输入模拟缓冲器、较宽的输入共模范围和 128dB 的共模抑制比 (CMRR)，允许 ADC 使用最少的电路板空间和功率直接数字化各种信号
品牌名称: ADI(亚德诺)
商品型号: LTC2358ILX-18#PBF
商品编号: C680244
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.684529克(g)

商品参数

商品概述

LTC2358 - 18是一款18位、低噪声、8通道同时采样逐次逼近寄存器（SAR）ADC，具有缓冲差分、宽共模范围皮安输入。该ADC采用5V低压电源和灵活的高压电源供电，并使用内部基准和缓冲器，其每个通道可在每次转换的基础上独立配置，以接受±10.24V、0V至10.24V、±5.12V或0V至5.12V信号。也可禁用个别通道，以提高其余通道的吞吐量。 LTC2358 - 18集成了皮安输入模拟缓冲器、宽输入共模范围和128dB的共模抑制比（CMRR），允许ADC以最小的电路板空间和功耗直接数字化各种信号。这种输入信号的灵活性，加上±3.5 LSB的积分非线性（INL）、18位无失码以及96.4dB的信噪比（SNR），使LTC2358 - 18成为许多需要宽动态范围的高压应用的理想选择。 LTC2358 - 18支持引脚可选的SPI CMOS（1.8V至5V）和LVDS串行接口。在CMOS模式下，可采用1至8路数据输出，允许用户优化总线宽度和吞吐量。

商品特性

8个缓冲通道同时采样
每通道200ksps吞吐量
85°C/125°C时最大输入漏电流为500pA/12nA
±3.5 LSB INL（最大值，±10.24V范围）
保证18位无失码
差分、宽共模范围输入
每通道SoftSpan输入范围：±10.24V、0V至10.24V、±5.12V、0V至5.12V、±12.5V、0V至12.5V、±6.25V、0V至6.25V
单次转换SNR典型值为96.4dB
输入频率（fIN）=2kHz时，总谐波失真（THD）典型值为 - 111dB
输入频率（fIN）=200Hz时，CMRR典型值为128dB
轨到轨输入过驱动容限
集成基准和缓冲器（4.096V）
SPI CMOS（1.8V至5V）和LVDS串行输入/输出
内部转换时钟，无周期延迟
功耗219mW（每通道典型值27mW）
48引脚（7mm x 7mm）LQFP封装

应用领域

可编程逻辑控制器
工业过程控制
电力线监测
测试与测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	18位
	采样率	200kHz
	通道数	8
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	3.5LSB
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	96.4dB
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	可变增益	支持
	ADC架构	SAR
	静态电流	106uA
	全量程范围(FSR)	10.24V
