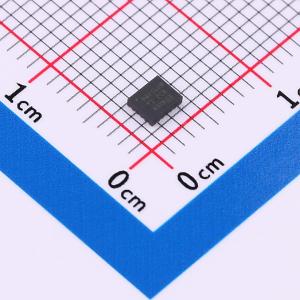

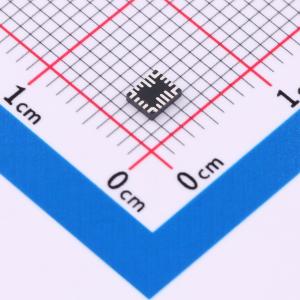

BQ25620RYKR

BQ25620和BQ25622是高度集成的3.5A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该解决方案高度集成，内置电流感应、环路补偿、输入反向阻断FET（RBFET，Q1）、高端开关FET（HSFET，Q2）、低端开关FET（LSFET，Q3）以及系统与电池之间的电池FET（BATFET，Q4）。这些器件采用窄VDC电源路径管理，将系统电压调节至略高于电池电压，且不会低于可配置的最低系统电压。低阻抗电源路径优化了开关模式的运行效率，缩短了电池充电时间，延长了电池放电阶段的使用寿命，超低的0.15μA运输模式电流则延长了电池的储存寿命。具备充电和系统设置功能的I²C串行接口，使BQ25620和BQ25622成为真正灵活的解决方案。 BQ25620支持多种输入源，包括标准USB主机端口、USB充电端口以及符合USB标准的高压适配器。它根据内置的D+D - USB适配器检测接口设置默认输入电流限制。BQ25622有一个ILIM引脚用于设置默认输入电流限制，还有一个TS_BIAS引脚用于控制热敏电阻偏置。该器件符合USB 2.0和USB 3.0的电源规格，可进行输入电流和电压调节，并满足USB即插即用（OTG）操作功率额定规格，恒流限制高达3.2A。 电源路径管理将系统电压调节至略高于电池电压，但不会低于可编程的最低系统电压。凭借这一特性，即使电池完全耗尽或被移除，系统仍能维持运行。当达到输入电流限制或输入电压限制时，电源路径管理会自动降低充电电流。随着系统负载持续增加，电池开始放电，直至满足系统的功率需求。这种补充模式可防止输入源过载。 BQ25620和BQ25622无需主机控制即可启动并完成充电周期。通过感应电池电压，它们以四种不同阶段对电池进行充电：涓流充电、预充电、恒流（CC）充电和恒压（CV）充电。在充电周期结束时，当充电电流低于预设阈值且电池电压高于再充电阈值时，充电器会自动终止充电。所有TS引脚温度区域均支持充电终止。

• 用于单节电池的高效1.5MHz同步开关模式降压充电器 – 从5V输入降至25mA输出电流时，效率>90% – 充电终止电流从10mA到620mA，以10mA为步进 – 灵活的JEITA曲线，确保在不同温度下安全充电
• BATFET控制，支持关机、运输模式和系统完全复位 – 仅电池模式下的静态电流为1.5μA – 运输模式下的电池泄漏电流为0.15μA – 关机状态下的电池泄漏电流为0.1μA
• 支持USB即插即用（OTG） – 升压模式运行，支持3.84V至9.6V输出 对于5V VBUS，降至100mA OTG电流时，升压效率>90%
• 支持多种输入源 – 3.9V至18V的宽输入工作电压范围，绝对最大输入电压为26V – 通过输入电压调节（VINDPM）和输入电流调节（IINDPM）实现源功率最大化 – VINDPM阈值自动跟踪电池电压
• 采用15mΩ BATFET实现高效电池运行
• 窄VDC（NVDC）电源路径管理 – 电池耗尽或无电池时系统即时启动 适配器满载时电池进行补充供电
• 灵活的自主模式或I²C控制模式
• 集成12位ADC，用于电压、电流和温度监测
• 高精度 – ±0.5%的充电电压调节精度 – ±5%的充电电流调节精度 – ±5%的输入电流调节精度
• 安全性 – 热调节和热关断 – 输入、系统和电池过压保护 – 电池和转换器过流保护 – 充电安全定时器

• 平板电脑
• 游戏和电脑配件
• IP摄像机
• 电子销售点系统（EPOS）
• 便携式医疗设备
