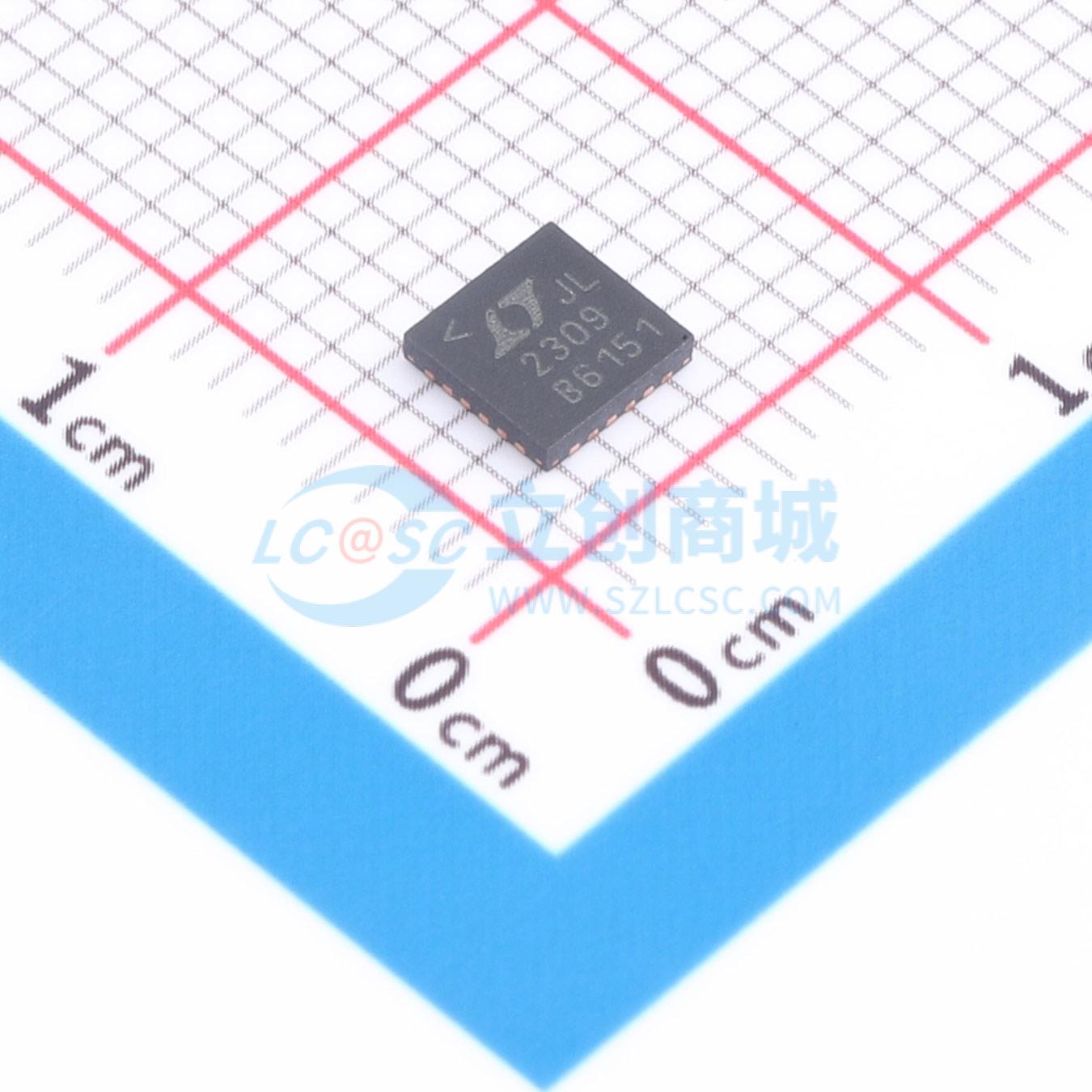

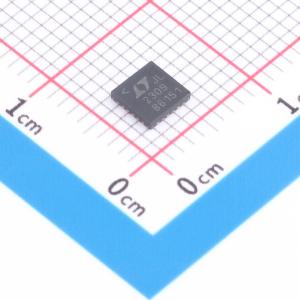

LTC2309IUF#PBF

具 I2C 接口的 8 通道、12 位 SAR 型 ADC

品牌名称: ADI(亚德诺)
商品型号: LTC2309IUF#PBF
商品编号: C679932
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.05克(g)

商品参数

商品概述

一款低噪声、低功耗、8通道、12位逐次逼近型ADC，具备与I²C兼容的串行接口。该ADC内置参考电压源和全差分采样保持电路，可降低共模噪声。它采用内部时钟工作，实现了1.3µs的快速转换时间。它采用单一5V电源供电，在1ksps的吞吐量下仅消耗300µA电流。ADC在不进行转换时进入休眠模式，降低功耗。它提供小型24引脚4mm x 4mm QFN和20引脚TSSOP两种封装形式。内部2.5V参考电压源和8通道多路复用器进一步减少了PCB板空间需求。低功耗和小尺寸使其非常适合电池供电和便携式应用，而两线I²C兼容串行接口使该ADC非常适合空间受限的系统。

商品特性

12位分辨率
低功耗：1ksps时为1.5mW，休眠模式下为35µW
14ksps吞吐量
低噪声：SNR = 73.4dB
保证无丢码
单一5V电源
两线I²C兼容串行接口，有九个地址加一个全局地址用于同步
快速转换时间：1.3µs
内部参考电压源
内部8通道多路复用器
内部转换时钟
单极性或双极性输入范围（软件可选）
保证在-40℃至125℃温度范围内正常工作（TSSOP封装）
24引脚4mm x 4mm QFN和20引脚TSSOP封装

应用领域

工业过程控制
电机控制
加速度计测量
电池供电仪器
隔离和/或远程数据采集
电源监控

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	14kHz
	通道数	8
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	I2C
	差分输入	-
	积分非线性	0.45LSB
	工作温度	-40℃~+85℃
