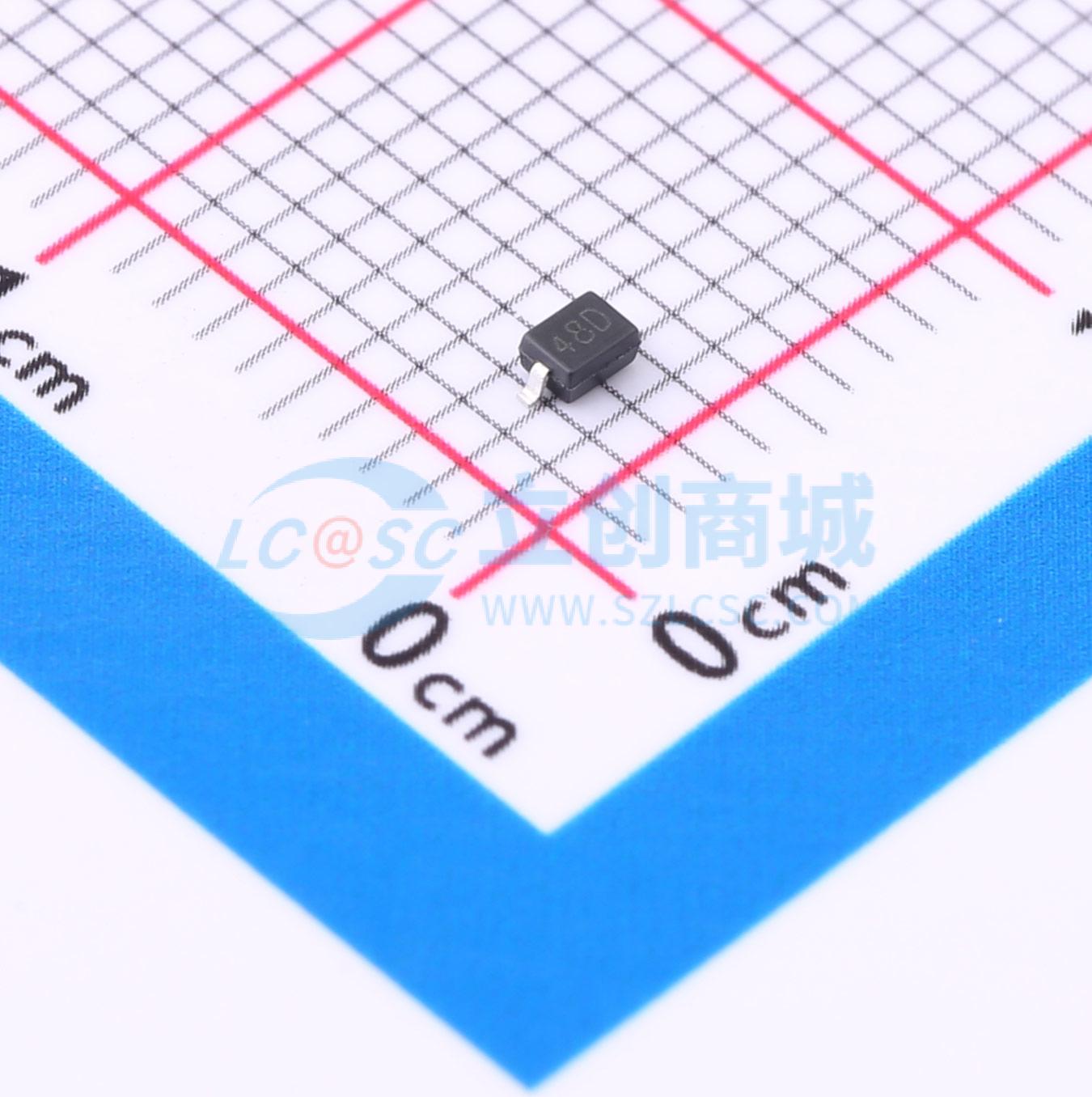

温馨提醒：图片仅供参考，商品以实物为准
ESD56151W04-2/TR
双向ESD 4.5V截止 峰值浪涌电流：160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD56151W04-2/TR是一款双向高功率TVS二极管，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使其成为保护电压敏感数据和电源线的理想解决方案。ESD56151W04-2/TR符合IEC 61000-4-2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用超小型无铅SOD-323封装。小尺寸和高ESD浪涌保护能力使ESD56151W04-2/TR成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 品牌名称
- DOWO(东沃)
- 商品型号
- ESD56151W04-2/TR
- 商品编号
- C6163195
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0303克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 14.5V | |
| 峰值脉冲电流(Ipp) | 160A | |
| 峰值脉冲功率(Ppp) | 2.5kW | |
| 击穿电压 | 4.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 330pF |
商品概述
ESD56151W04-2/TR是一款双向高功率TVS二极管，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使其成为保护电压敏感数据和电源线的理想解决方案。ESD56151W04-2/TR符合IEC 61000-4-2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用超小型无铅SOD-323封装。小尺寸和高ESD浪涌保护能力使ESD56151W04-2/TR成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
商品特性
- 2500W峰值脉冲功率（8/20μs）
- 低泄漏：纳安级
- 低工作电压：4.5V
- 超低钳位电压
- 单电源线保护
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC61000-4-5（雷击）165A（8/20μs）
- 符合RoHS标准
- 封装：SOD-323
- 引脚镀层：锡
应用领域
- 手机及配件
- 电池保护
- USB VBus
- 电源线保护
- 手持便携式应用
