温馨提醒：图片仅供参考，商品以实物为准

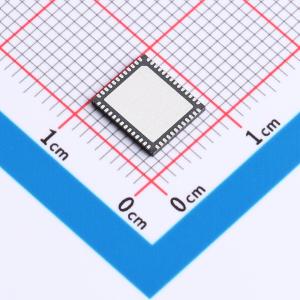

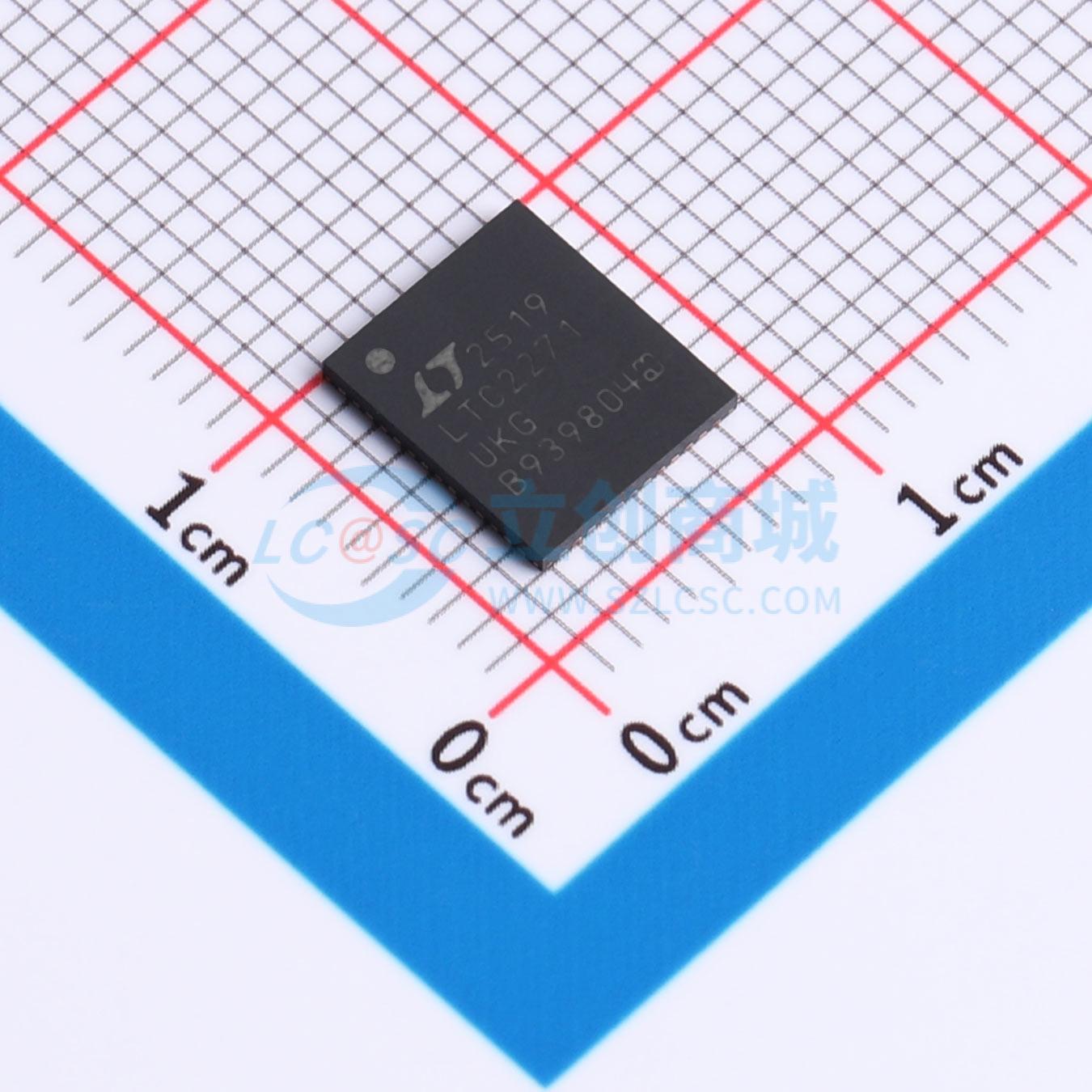

LTC2271IUKG#PBF
16位、20Msps、串行、低噪声、双通道ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是2通道、同时采样的16位A/D转换器，用于数字化高频、宽动态范围信号。适用于要求苛刻的通信应用，交流性能包括84.1dB SNR和99dB无杂散动态范围（SFDR）。DC规格包括±1 LSB INL（典型值）、±0.2 LSB DNL（典型值），且在整个温度范围内无漏码。过渡噪声为1.44LSB RMS
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2271IUKG#PBF
- 商品编号
- C679815
- 商品封装
- QFN-52-EP(7x8)
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 20MHz | |
| 通道数 | 2 | |
| 工作电压 | 1.7V~1.9V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 84.1dB | |
| 时钟频率(fc) | 5MHz~20MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| 静态电流 | 93.3mA | |
| 全量程范围(FSR) | 2.1V |
商品特性
- 2通道同步采样ADC
- 串行LVDS输出：每通道1、2或4位
- 84.1dB信噪比（输入参考噪声46μVRMS）
- 99dB无杂散动态范围
- 低功耗：总功耗185mW
- 每通道92mW
- 单1.8V电源
- 可选输入范围：1VP-P至2.1VP-P
- 200MHz全功率带宽采样保持
- 关断和休眠模式
- 用于配置的串行SPI端口
- 与LTC2190引脚兼容：16位，25Msps，104mW
- 52引脚（7mm x 8mm）QFN封装
应用领域
- 低功耗仪器
- 软件定义无线电
- 便携式医疗成像
- 多通道数据采集
