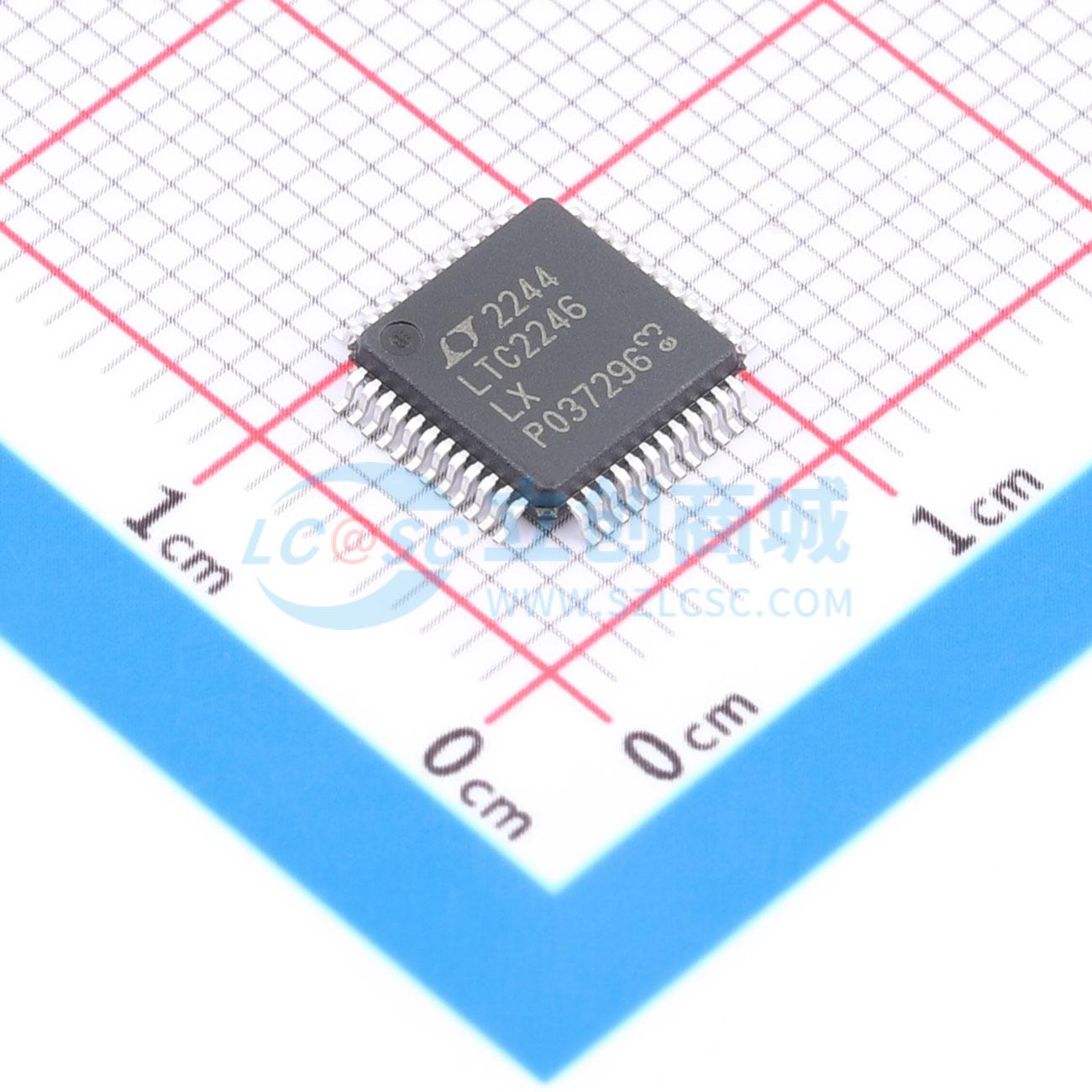

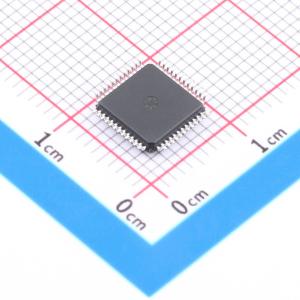

LTC2246HLX#PBF

采用 LQFP 封装的 14 位、25Msps、125°C ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2246H是一款14位25Msps、低功耗3V模数转换器，适用于数字化高频、宽动态范围信号。
品牌名称: ADI(亚德诺)
商品型号: LTC2246HLX#PBF
商品编号: C679667
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.684529克(g)

商品参数

商品概述

LTC2246H是一款14位、25Msps、低功耗的3V A/D转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2246H具备74.5dB的信噪比（SNR）和90dB的无杂散动态范围（SFDR）等交流性能，非常适合对性能要求苛刻的成像和通信应用。直流规格包括±1LSB的积分非线性（INL，典型值）、±0.5LSB的微分非线性（DNL，典型值），且在整个温度范围内无漏码。转换噪声低至1LSBRMS。单3V电源即可实现低功耗运行。独立的输出电源使输出能够驱动0.5至3.6V的逻辑电平。单端时钟（CLK）输入控制转换器的运行。可选的时钟占空比稳定器可在宽范围的时钟占空比下实现全速高性能运行。

商品特性

采样率：25Msps
工作温度范围：-40°C至125°C
单3V电源（2.8V至3.5V）
低功耗：75mW
74.5dB信噪比（SNR）
90dB无杂散动态范围（SFDR）
无漏码
灵活输入：1VP-P至2VP-P范围
575MHz满功率带宽
采样保持（S/H）时钟占空比稳定器
关断和休眠模式
引脚兼容系列：LTC2246H（14位）、LTC2226H（12位）
48引脚（7mm×7mm）LQFP封装

应用领域

汽车
工业
无线和有线宽带通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	25MHz
	通道数	1
	工作电压	2.8V~3.5V
	接口类型	并行
	差分输入	是
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	74.5dB
	时钟频率(fc)	1MHz~25MHz
	基准电压源	内置；外置
	基准电压源温漂	25ppm/℃
	可变增益	不支持
	静态电流	25mA
