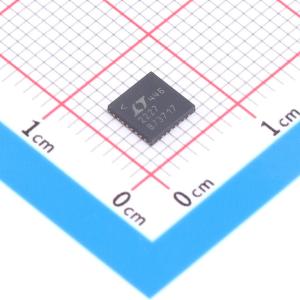

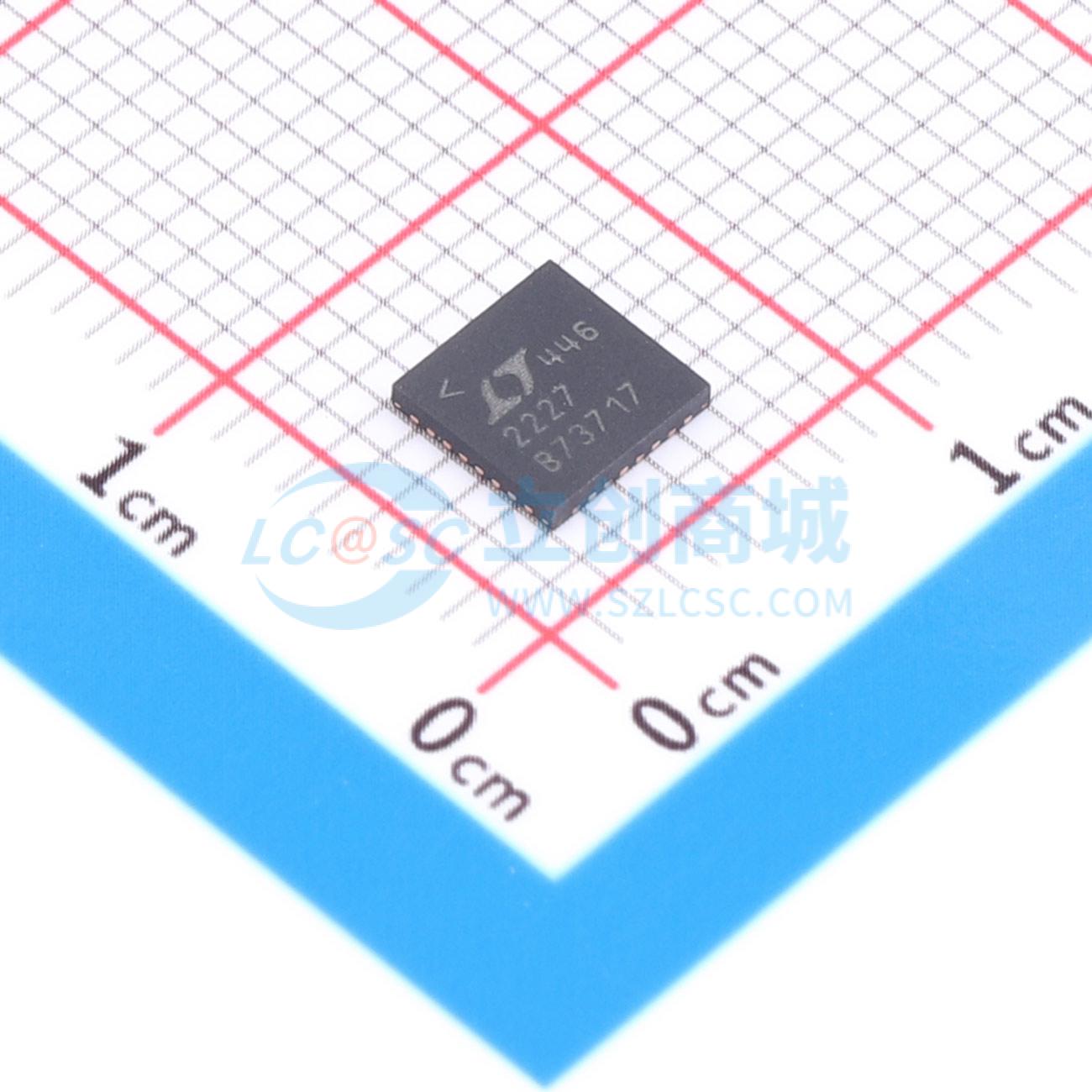

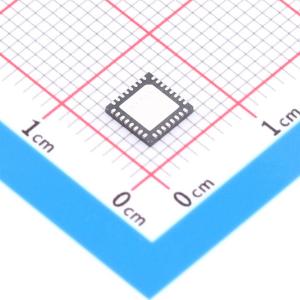

LTC2227CUH#PBF

12 位、40Msps 低功率 3V ADC

描述: LTC2227是一款12位40Msps的低功耗3V模数转换器，适用于高频率、宽动态范围信号的数字化。
品牌名称: ADI(亚德诺)
商品型号: LTC2227CUH#PBF
商品编号: C679588
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.145克(g)

商品参数

商品概述

LTC2228/LTC2227/LTC2226是12位、65Msps/40Msps/25Msps、低功耗3V模数转换器，专为高频、宽动态范围信号数字化而设计。LTC2228/LTC2227/LTC2226具有出色的交流性能，在奈奎斯特频率下，信噪比（SNR）可达71.3dB，无杂散动态范围（SFDR）可达90dB，非常适合对性能要求苛刻的成像和通信应用。直流参数包括±0.3LSB的积分非线性（INL，典型值）、±0.15LSB的微分非线性（DNL，典型值），且在整个温度范围内无漏码。转换噪声低至0.25LSBRMS。单3V电源供电，实现低功耗运行。独立的输出电源使输出能够驱动0.5至3.6V的逻辑电平。单端时钟（CLK）输入控制转换器的操作。可选的时钟占空比稳定器可在宽范围的时钟占空比下实现全速高性能运行。

商品特性

采样率：65Msps/40Msps/25Msps
单3V电源（2.7V至3.4V）
低功耗：205mW/120mW/75mW
71.3dB SNR
90dB SFDR
无漏码
灵活输入：1VP-P至2VP-P范围
575MHz满功率带宽
采样保持（S/H）时钟占空比稳定器
关断和休眠模式
引脚兼容系列
32引脚（5mm×5mm）QFN封装

应用领域

无线和有线宽带通信
成像系统
超声
频谱分析
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	40MHz
	通道数	1
	工作电压	2.7V~3.4V

	属性	参数值
	接口类型	并行
	差分输入	-
	积分非线性	0.3LSB
	工作温度	0℃~+70℃
