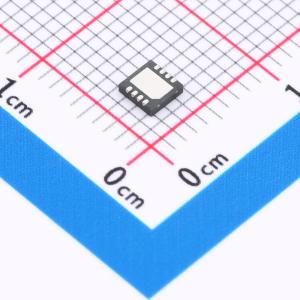

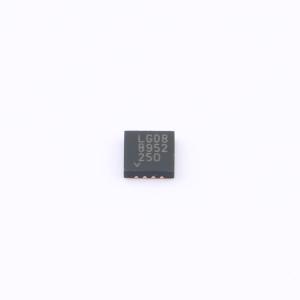

LTC2057HVIDD#PBF

高电压、低噪声、零漂移运算放大器

SMT扩展库PCB免费打样

描述: LTC2057是一款高压、低噪声、零漂移运算放大器，在4.75V至36V的宽电源电压范围内，或对于LTC2057HV而言在4.75V至60V的宽电源电压范围内，都能提供精准的直流性能。它抑制了失调电压和1/f噪声，使该放大器的最大失调电压达到4μV，直流至10Hz的输入噪声电压为200Vₚ₋ₚ（典型值）。LTC2057的自校准电路使其失调电压随温度的漂移极低，为0.015μV/°C（最大值），且随时间无漂移
品牌名称: ADI(亚德诺)
商品型号: LTC2057HVIDD#PBF
商品编号: C679271
商品封装: DFN-8-EP(3x3)
包装方式: 管装
商品毛重: 0.98克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	1.5MHz
	输入偏置电流(Ib)	30pA
	输入失调电压(Vos)	500nV
	共模抑制比(CMRR)	150dB
	压摆率(SR)	0.45V/us
	输出电流	26mA

	属性	参数值
	轨到轨	轨到轨输出
	输入失调电压温漂(Vos TC)	15nV/℃
	静态电流(Iq)	800uA
	工作温度	-40℃~+85℃
	单电源	4.75V~60V
	最大电源宽度(Vdd-Vss)	60V
	噪声密度(eN)	11nV/√Hz@1kHz
	输入失调电流(Ios)	60pA

商品概述

LTC2057是一款高压、低噪声、零漂移运算放大器，可在4.75V至36V的宽电源电压范围（LTC2057HV为4.75V至60V）内实现精密直流性能。该放大器抑制了失调电压和1/f噪声，最大失调电压可达4μV，直流至10Hz的输入噪声电压为200nVP-P（典型值）。LTC2057的自校准电路可实现低失调电压温漂（最大0.015μV/℃）和零长期漂移。此外，该放大器还具有出色的电源抑制比（PSRR），可达160dB，共模抑制比（CMRR）为150dB（典型值）。 LTC2057提供轨到轨输出摆幅，输入共模范围包括负电源轨（V– - 0.1V至V+ – 1.5V）。除了低失调和低噪声外，该放大器还具有1.5MHz（典型值）的增益带宽积和0.45V/μs（典型值）的压摆率。宽电源电压范围、低噪声、低失调以及出色的PSRR和CMRR，使LTC2057和LTC2057HV非常适合高动态范围的测试、测量和仪器仪表系统。

商品特性

电源电压范围：4.75V至36V（LTC2057），4.75V至60V（LTC2057HV）
失调电压：4μV（最大值）
失调电压漂移：0.015μV/℃（最大值，-40℃至125℃）
输入噪声电压：200nVP-P，直流至10Hz（典型值）；11nV/√Hz，1kHz（典型值）
输入共模范围：V– – 0.1V至V+ – 1.5V
轨到轨输出
单位增益稳定
增益带宽积：1.5MHz（典型值）
压摆率：0.45V/μs（典型值）
开环电压增益（AVOL）：150dB（典型值）
电源抑制比（PSRR）：160dB（典型值）
共模抑制比（CMRR）：150dB（典型值）
关断模式

应用领域

高分辨率数据采集
基准缓冲
测试与测量
电子秤
热电偶放大器
应变计
低端电流检测
汽车监测与控制
