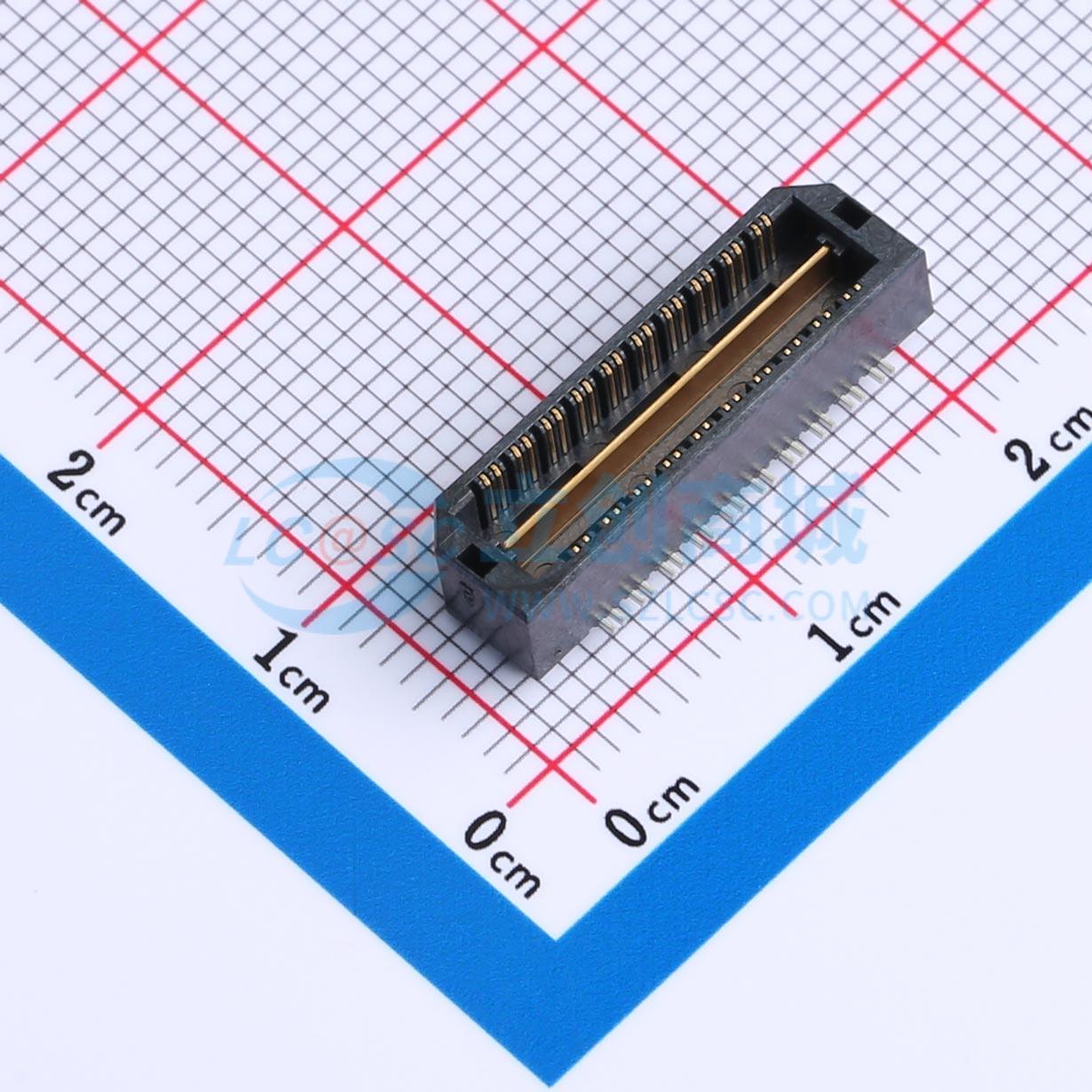

温馨提醒：图片仅供参考，商品以实物为准

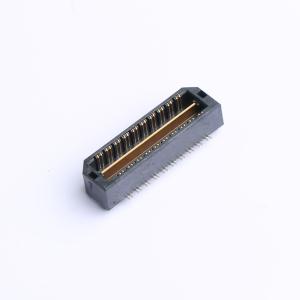

QTH-020-01-L-D-DP-A
PIN:40P 间距:0.5mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SAMTEC
- 商品型号
- QTH-020-01-L-D-DP-A
- 商品编号
- C6157597
- 商品封装
- SMD,P=0.5mm
- 包装方式
- 托盘
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 板对板与背板连接器 | |
| PIN总数 | 40P | |
| 间距 | 0.5mm | |
| 系统配合高度 | - | |
| 安装方式 | 立贴 | |
| 排数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 1A | |
| 额定电压 | 125V | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 金 | |
| 工作温度 | -55℃~+125℃ |
商品特性
- 绝缘材料：液晶聚合物
- 端子材料：磷青铜
- 镀层：50μ（1.27μm）镍上镀金
- 电流额定值：触点在30°C温度上升时为1.0A；接地平面在30°C温度上升时为7.8A
- 工作温度范围：-55°C ~ +125°C
- 电压额定值：与QSH - DP配合且堆叠高度为5mm时为125VAC
- 最大加工温度：230°C持续60秒，或260°C持续20秒，3次
- 无铅可焊性：是
- SMT引脚共面度：(0.10mm)最大0.004（020 - 060）；(0.15mm)最大0.006"（080 - 100）
- 间距：0.50mm（0.0197，0.019）
- 标准配合高度：-01为5.00（0.198），加工条件会影响配合高度
- 30μ（0.76μm）金（数据速率电缆应用指定 - H镀层）
- 堆叠高度可选：8mm、11mm、14mm、16mm、19mm、22mm、25mm和30mm
- 边缘安装（联系Samtec互连处理组）
- 导向柱
- “可分区” - 在同一连接器中组合差分和单端排
