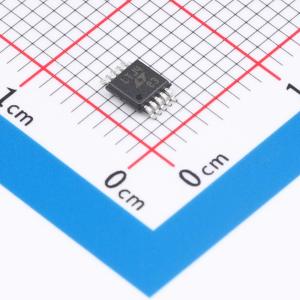

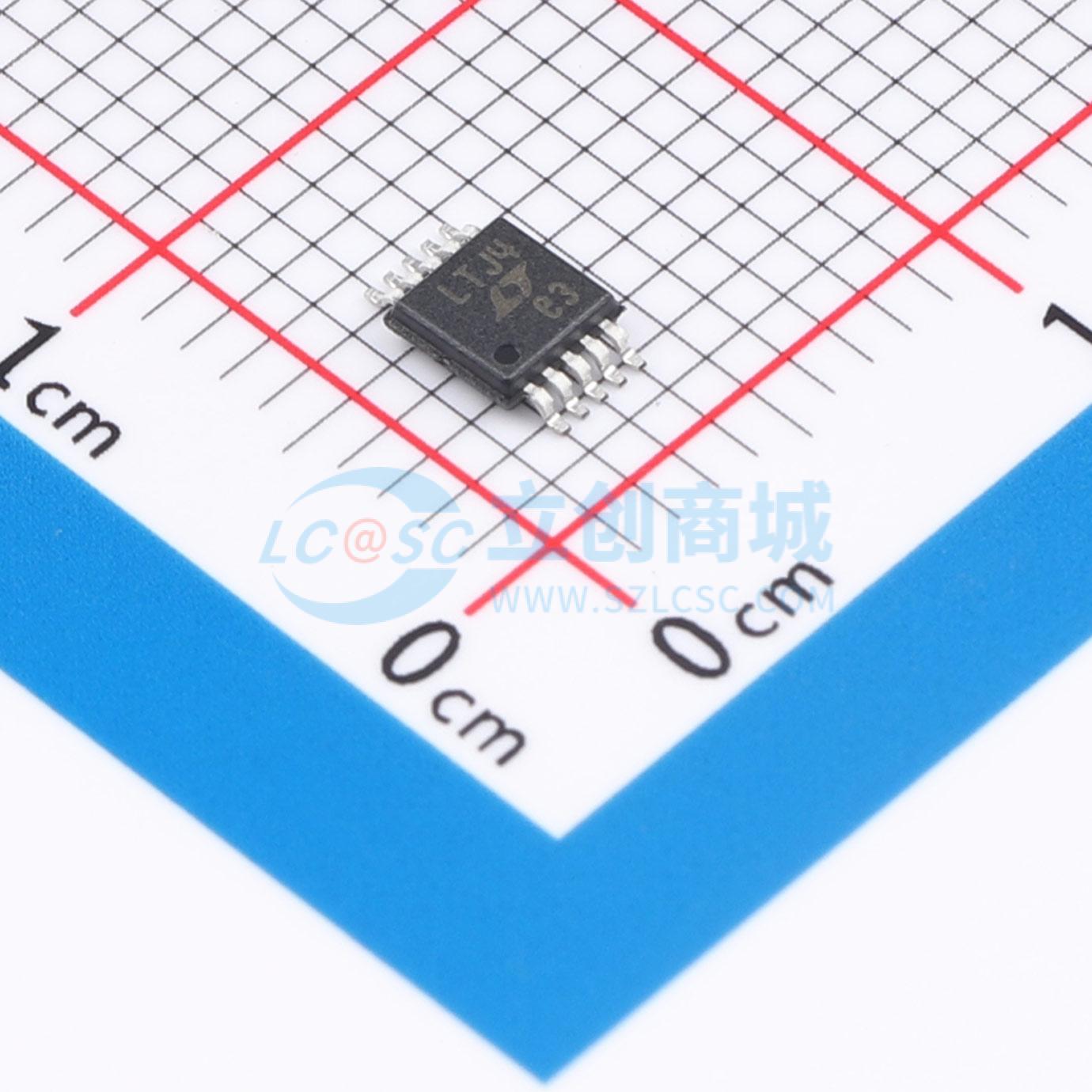

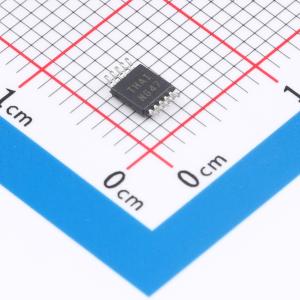

温馨提醒：图片仅供参考，商品以实物为准

LTC1865LCMS#PBF

采用 MSOP 封装的微功率、3V、16 位、150ksps 双通道 ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位A/D转换器，采用MSOP和SO-8封装，单3V电源供电。150ksps时，电源电流仅450μA，较低速度时因自动掉电功能使电源电流下降。包含采样保持功能的16位开关电容逐次逼近型ADC。LTC1864L有带外部参考引脚的差分模拟输入；LTC1865L在MSOP封装版本中提供软件可选的2通道多路复用器和外部参考引脚。3线串行I/O、小型MSOP或SO-8封装以及极高的采样率与功耗比，使其适用于紧凑、低功耗、高速系统。可用于比例应用或带外部参考，高阻抗模拟输入且能在低至1V满量程的缩减量程下工作，许多应用中可直接连接信号源，无需外部增益级。
品牌名称: ADI(亚德诺)
商品型号: LTC1865LCMS#PBF
商品编号: C678973
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.165136克(g)

商品参数

商品概述

LTC1864L/LTC1865L是16位A/D转换器，采用MSOP和SO-8封装，单3V电源供电。在150ksps采样率下，电源电流仅为450µA。由于LTC1864L/LTC1865L在转换之间会自动断电，因此在较低采样率下电源电流会降低。这些16位开关电容逐次逼近型ADC包含采样保持电路。LTC1864L具有带外部参考引脚的差分模拟输入。LTC1865L在MSOP版本中提供软件可选的2通道多路复用器和外部参考引脚。三线串行I/O、小型MSOP或SO-8封装以及极高的采样率与功耗比，使这些ADC成为紧凑型、低功耗、高速系统的理想选择。这些ADC可用于比例测量应用或搭配外部参考源。高阻抗模拟输入以及能够以低至1V满量程的缩减量程工作，使得在许多应用中可直接连接信号源，无需外部增益级。

商品特性

单3V电源
低电源电流：450µA（典型值）
自动关断功能，在1ksps时将电源电流降至10µA
真正的差分输入
1通道（LTC1864L）或2通道（LTC1865L）版本
SPI/MICROWIRE兼容串行I/O
从12位LTC1285/LTC1288升级到16位
与12位LTC1860L/LTC1861L引脚兼容
无最小数据传输速率要求

应用领域

高速数据采集
便携式或紧凑型仪器仪表
低功耗电池供电仪器仪表
隔离和/或远程数据采集

数据手册PDF

放大查看下载PDF

优惠活动

9.1折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	150kHz
	通道数	2
	工作电压	2.7V~3.6V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	6LSB
	工作温度	0℃~+70℃
	信噪比	82dB
	时钟频率(fc)	8MHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	10uA
