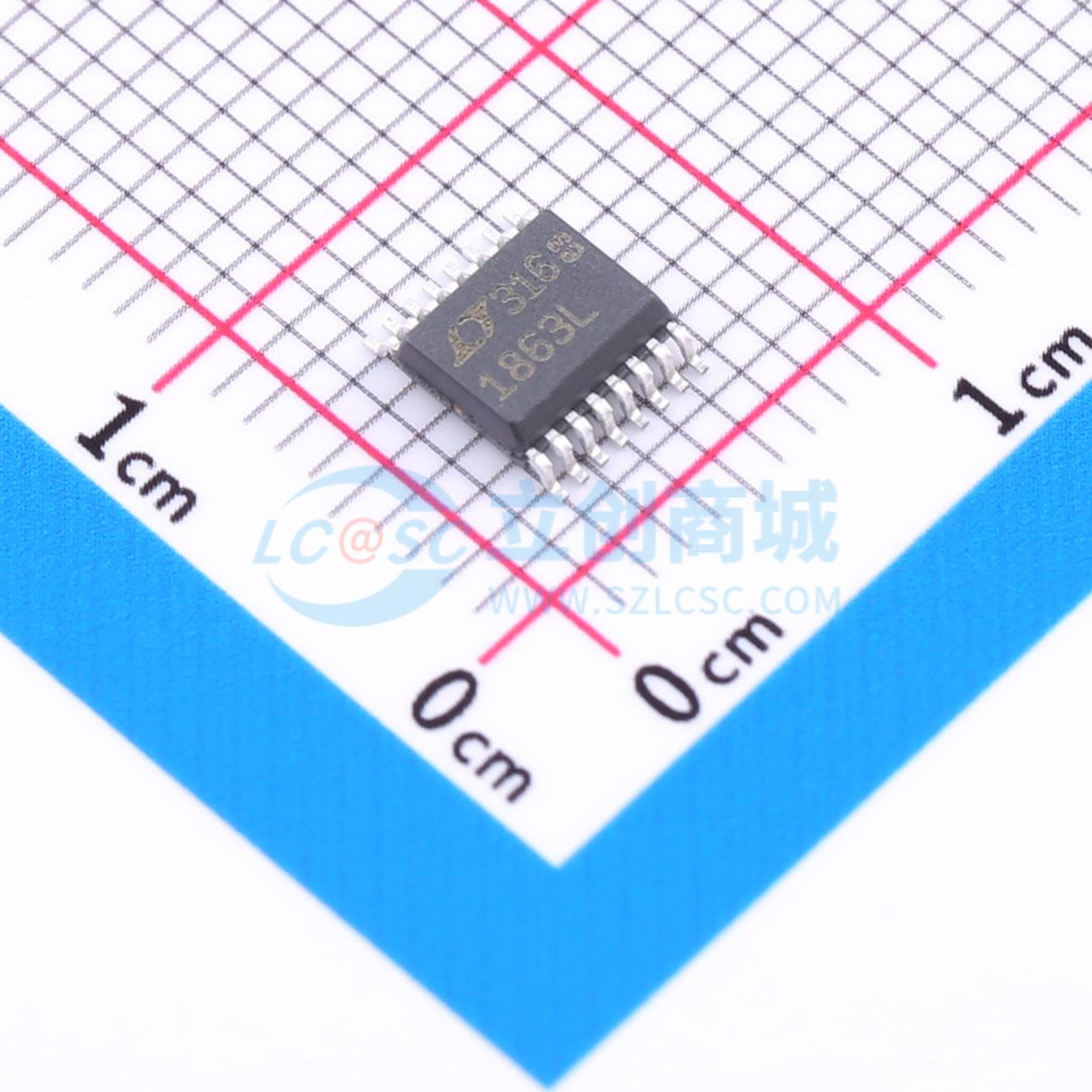

LTC1863LIGN#TRPBF实物图

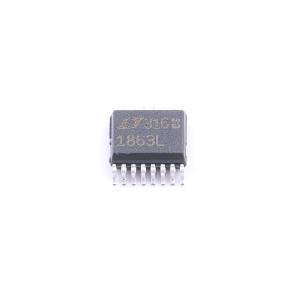

  • LTC1863LIGN#TRPBF商品缩略图

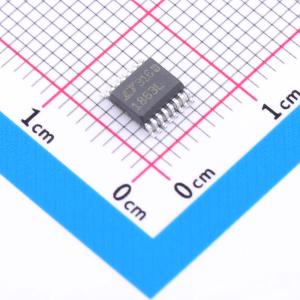

  • LTC1863LIGN#TRPBF商品缩略图
  • LTC1863LIGN#TRPBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC1863LIGN#TRPBF

微功耗,3V,12/16位,8通道175ksps ADC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
微功率、3V、12 位、8 通道 175ksps ADC
品牌名称
ADI(亚德诺)
商品型号
LTC1863LIGN#TRPBF
商品编号
C678912
商品封装
SSOP-16-150mil​
包装方式
编带
商品毛重
0.208462克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率12位
采样率175kHz
通道数8
工作电压2.7V~3.6V
接口类型SPI
差分输入
积分非线性1LSB
属性参数值
工作温度-40℃~+85℃
信噪比73.1dB
时钟/振荡器内置
时钟频率(fc)20MHz
基准电压源内置;外置
基准电压源温漂20ppm/℃
ADC架构SAR
静态电流200nA

商品概述

LTC1863L/LTC1867L是引脚兼容的8通道12位/16位A/D转换器,具备串行I/O和内部基准源。 8通道输入多路复用器可配置为单端或差分输入,以及单极性或双极性转换(或其组合)。这些ADC可转换0V至2.5V的单极性输入或±1.25V的双极性输入。ADC通常在单2.7V电源下仅消耗750μA电流。自动打盹和睡眠模式有利于对功耗敏感的应用。 LTC1867L的直流性能出色,INL规格为±3LSB,在整个温度范围内无16位丢失码。 LTC1863L/LTC1867L采用紧凑的窄体16引脚SSOP封装,可用于对空间要求苛刻以及低功耗的应用。

商品特性

  • 采样率:175ksps
  • 16位无丢失码,最大INL为±3LSB
  • 8通道多路复用器,支持单端或差分输入以及单极性或双极性转换模式
  • SPI/MICROWIRE串行I/O
  • 保证2.7V供电电压
  • 与LTC1863/LTC1867引脚兼容
  • 真正的差分输入
  • 片上或外部基准源
  • 低功耗:175ksps时为750μA,50ksps时为300μA
  • 睡眠模式
  • 转换之间的自动打盹模式
  • 16引脚窄体SSOP封装

应用领域

  • 工业过程控制
  • 高速数据采集
  • 电池供电系统
  • 多路复用数据采集系统
  • 成像系统
