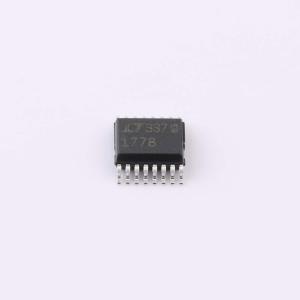

LTC1778EGN#TRPBF

宽工作范围、No RSENSE™ 降压型控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 宽工作范围、No RSENSE™ 降压型控制器
品牌名称: ADI(亚德诺)
商品型号: LTC1778EGN#TRPBF
商品编号: C678771
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.315克(g)

商品参数

商品概述

LTC1778是一款专为CPU供电优化的同步降压开关稳压器控制器。该控制器采用谷值电流控制架构，无需检测电阻即可实现极低占空比，并具备出色的瞬态响应。工作频率由外部电阻选择，并针对输入电压（VIN）的变化进行补偿。不连续模式操作可在轻负载时实现高效运行。强制连续控制引脚可降低噪声和射频干扰，当主输出处于轻载状态时，通过禁用不连续操作，可辅助次级绕组调节。内部折返式电流限制、输出过压比较器和可选的短路关断定时器提供了故障保护功能。使用外部定时电容可实现电源排序的软启动功能。稳压器的电流限制水平可由用户编程设定。宽电源范围允许输入电压为4V至36V，输出电压为0.8V至0.9倍的输入电压。

商品特性

无需检测电阻
真正的电流模式控制
针对高降压比进行优化
最小导通时间（tON(MIN)） ≤ 100ns
极快的瞬态响应
使用陶瓷输出电容（COUT）时稳定
双N沟道MOSFET同步驱动
电源正常输出电压监控（LTC1778）
可调节导通时间（LTC1778 - 1）
宽输入电压（VIN）范围：4V至36V
±1%的0.8V电压基准
可调节电流限制
可调节开关频率
可编程软启动
输出过压保护
可选的短路关断定时器
微功耗关断：电流变化（ΔI） < 30μA
采用16引脚窄体SSOP封装

应用领域

笔记本电脑和平板电脑
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电流	-
	工作温度	-40℃~+85℃@(TA)
	同步整流	是

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	可调
