温馨提醒：图片仅供参考，商品以实物为准

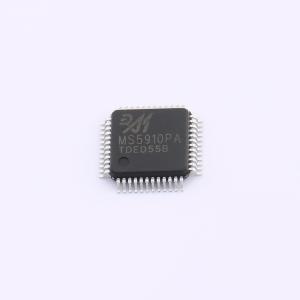

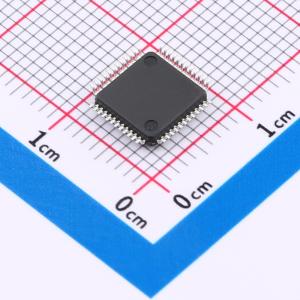

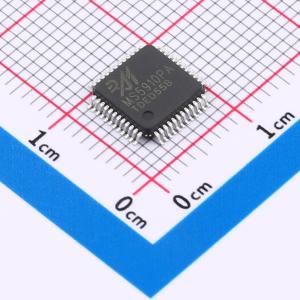

MS5910PA
10到16bit、内置参考振荡器R/D转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS5910PA是一款可配置10bit到16bit分辨率的旋变数字转换器。片上集成正弦波激励电路，正弦和余弦允许输入峰峰值幅度为2.3V到4.0V，频率范围为2kHz至20kHz。转换器可并行或串行输出角度和速度对应的数量。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5910PA
- 商品编号
- C6151381
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 16 | |
| 通道数 | - | |
| 工作电压 | 5V | |
| 接口类型 | SPI | |
| 芯片类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 基准电压源 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压值 | 2.433V | |
| 基准电压源温漂 | 32.8ppm/℃ | |
| 数据速率 | - | |
| 采样率 | - | |
| 静态电流 | - | |
| 积分非线性 | 1LSB；2LSB；4LSB；12LSB | |
| 功能特性 | 可编程增益；内置基准源 |
商品概述
MS5910PA是一款可配置10bit到16bit分辨率的旋变数字转换器。片上集成正弦波激励电路，正弦和余弦允许输入峰峰值幅度为2.3V到4.0V，频率范围为2kHz至20kHz。转换器可并行或串行输出角度和速度对应的数字量。MS5910PA采用LQFP48封装。
商品特性
- 最大跟踪速率：3125rps (10bit分辨率)
- 角度精度：±4弧分(+1LSB)
- 可配置分辨率：10/12/14/16位
- 并行和串行10位至16位数据端口
- 位置与速度输出
- 系统故障检测
- 可编程故障检测阈值
- 差分输入
- 集成增量式编码器仿真
- 内置可编程正弦波激励源
- 兼容DSP和SPI接口协议
- 电源电压：5V，接口电压2.3V至5V
- 工作温度范围：-40°C~+125°C
应用领域
- 伺服电机控制
- 编码器仿真
- 电动助力转向
- 发电机
- 汽车运动检测与控制
