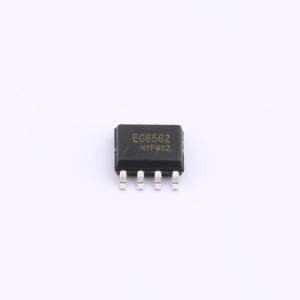

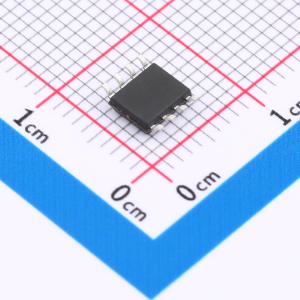

温馨提醒：图片仅供参考，商品以实物为准
EG6562
临界导通模式PFC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG6562是一款临界导通模式有源功率因素校正控制器，适合于中小功率的开关电源中。 EG6562内置谐波优化的乘法器，它包含一种特殊结构 ，能够减少交流输入电流谐波失真，能在很宽的输入电压范围内和很大的负载电流范围内，实现对谐波优化，具有谐波失真极低，功率因素接近1。 EG6562内置有完备的保护功能：VCC欠压保护（UVLO）、系统输出过压保护（OVP）、 逐周期电流限制 、系统输出开环保护、芯片输出驱动最高电压钳位等。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG6562
- 商品编号
- C6150392
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10.5V~30V | |
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -45℃~+125℃ | |
| 工作模式 | CRM |
商品概述
EG6562是一款临界导通模式有源功率因素校正控制器，适合于中小功率的开关电源中。 EG6562内置谐波优化的乘法器，它包含一种特殊结构 ，能够减少交流输入电流谐波失真，能在很宽的输入电压范围内和很大的负载电流范围内，实现对谐波优化，具有谐波失真极低，功率因素接近1。 EG6562内置有完备的保护功能：VCC欠压保护（UVLO）、系统输出过压保护（OVP）、 逐周期电流限制 、系统输出开环保护、芯片输出驱动最高电压钳位等。
商品特性
- 谐波优化的乘法器设计
- 启动电流小
- 工作电流小
- 内置前沿消隐
- 具有电压钳位功能的图腾柱输出
- 逐周期电流限制
- 电压基准精度±1.5%
- VCC欠压保护
- 动态过压保护
- 静态过压保护
- 输出开环保护
- 封装形式SOP8、DIP8
应用领域
- 显示器、平板电视
- 电子镇流器
- 服务器电源
- 高端AC/DC电源台式电脑
