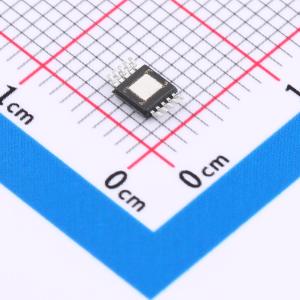

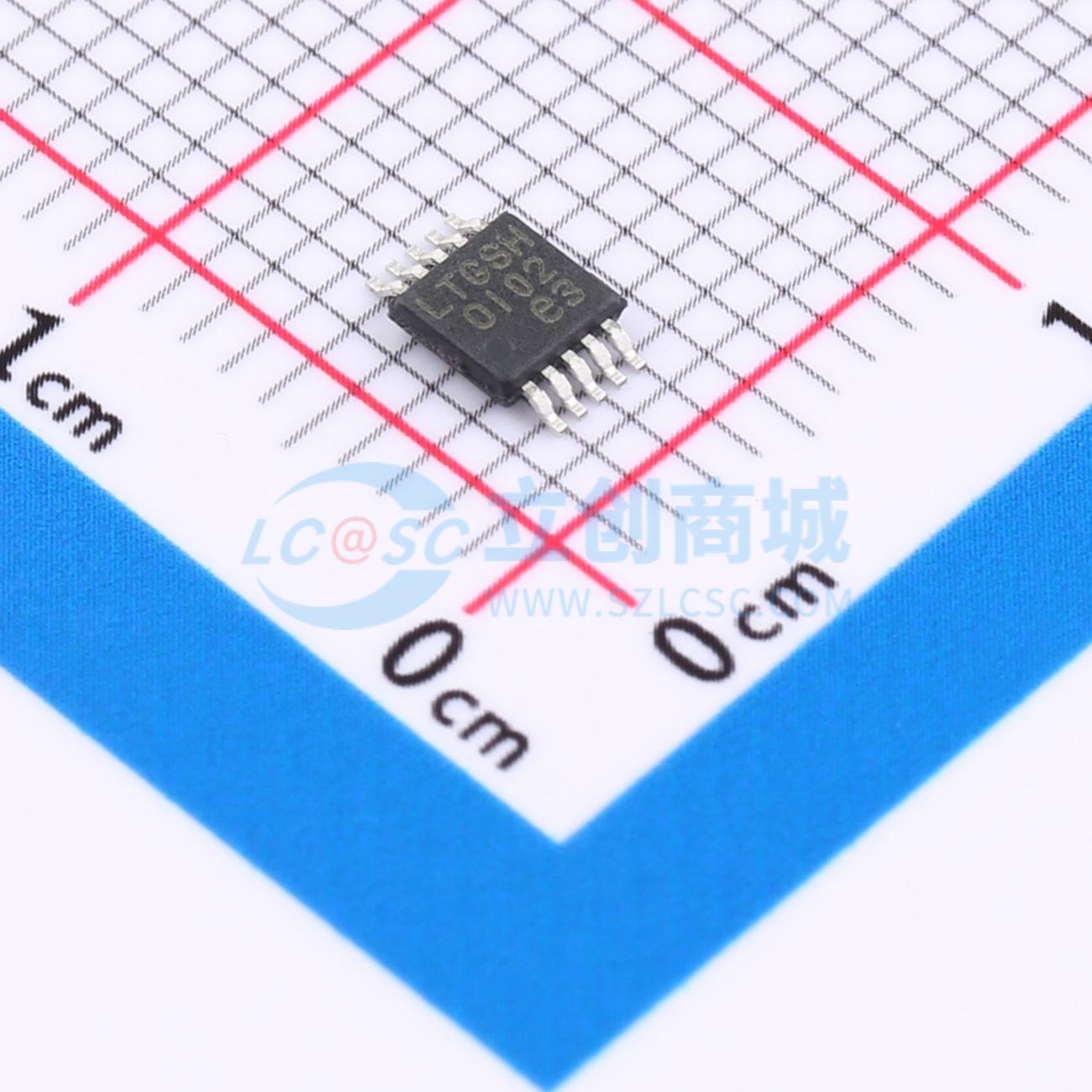

温馨提醒：图片仅供参考，商品以实物为准
LT3042EMSE#PBF
20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT®3042 是一款高性能低压差线性稳压器，其采用 LTC 的 超低噪声和超高 PSRR 架构为对噪声敏感的 RF 应用供电。 LT3042 被设计为一个高精度电流基准后随一个高性能电压 缓冲器，其可容易地通过并联以进一步降低噪声、增加输出 电流和在 PCB 上散播热量。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3042EMSE#PBF
- 商品编号
- C69847
- 商品封装
- MSOP-10-EP
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | 0V~15V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 117dB@(120Hz)；56dB@(10MHz) | |
| 压差 | 350mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.8uVrms | |
| 特性 | 带使能；PG脚；短路保护；欠压锁定 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
超低 RMS 噪声：0.8μV RMS (10Hz 至 100kHz) 超低点噪声：2nV/√Hz (在 10kHz) 超高 PSRR：79dB (在 1MHz) 输出电流：200mA 宽输入电压范围：1.8V 至 20V 单个电容器改善噪声和 PSRR 100μA SET 引脚电流：±1% 初始准确度 可由单个电阻器来设置输出电压 高带宽：1MHz 可编程电流限值 低压差电压：350mV 输出电压范围：0V 至 15V 可编程的电源良好信号 快速启动能力 高精度使能 / UVLO 可并联多个器件以降低噪声和提供更高的电流 具折返的内部电流限制 最小输出电容器：4.7μF (陶瓷) 反向电池和反向电流保护 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装
商品特性
- 超低 RMS 噪声：0.8μV RMS (10Hz 至 100kHz)
- 超低点噪声：2nV/√Hz (在 10kHz)
- 超高 PSRR：79dB (在 1MHz)
- 输出电流：200mA
- 宽输入电压范围：1.8V 至 20V
- 单个电容器改善噪声和 PSRR
- 100μA SET 引脚电流：±1% 初始准确度
- 可由单个电阻器来设置输出电压
- 高带宽：1MHz
- 可编程电流限值
- 低压差电压：350mV
- 输出电压范围：0V 至 15V
- 可编程的电源良好信号
- 快速启动能力
- 高精度使能 / UVLO
- 可并联多个器件以降低噪声和提供更高的电流
- 具折返的内部电流限制
- 最小输出电容器：4.7μF (陶瓷)
- 反向电池和反向电流保护
- 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装
应用领域
- RF 电源：PLL、VCO、混频器、低噪声放大器 (LNA)
- 非常低噪声仪表
- 高速 / 高精度数据转换器
- 医疗应用：成像、诊断
- 高精度电源
- 用于开关电源的后置稳压器
