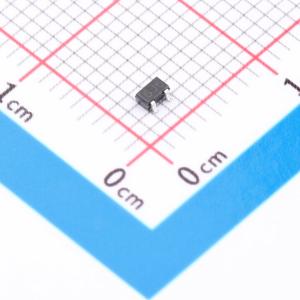

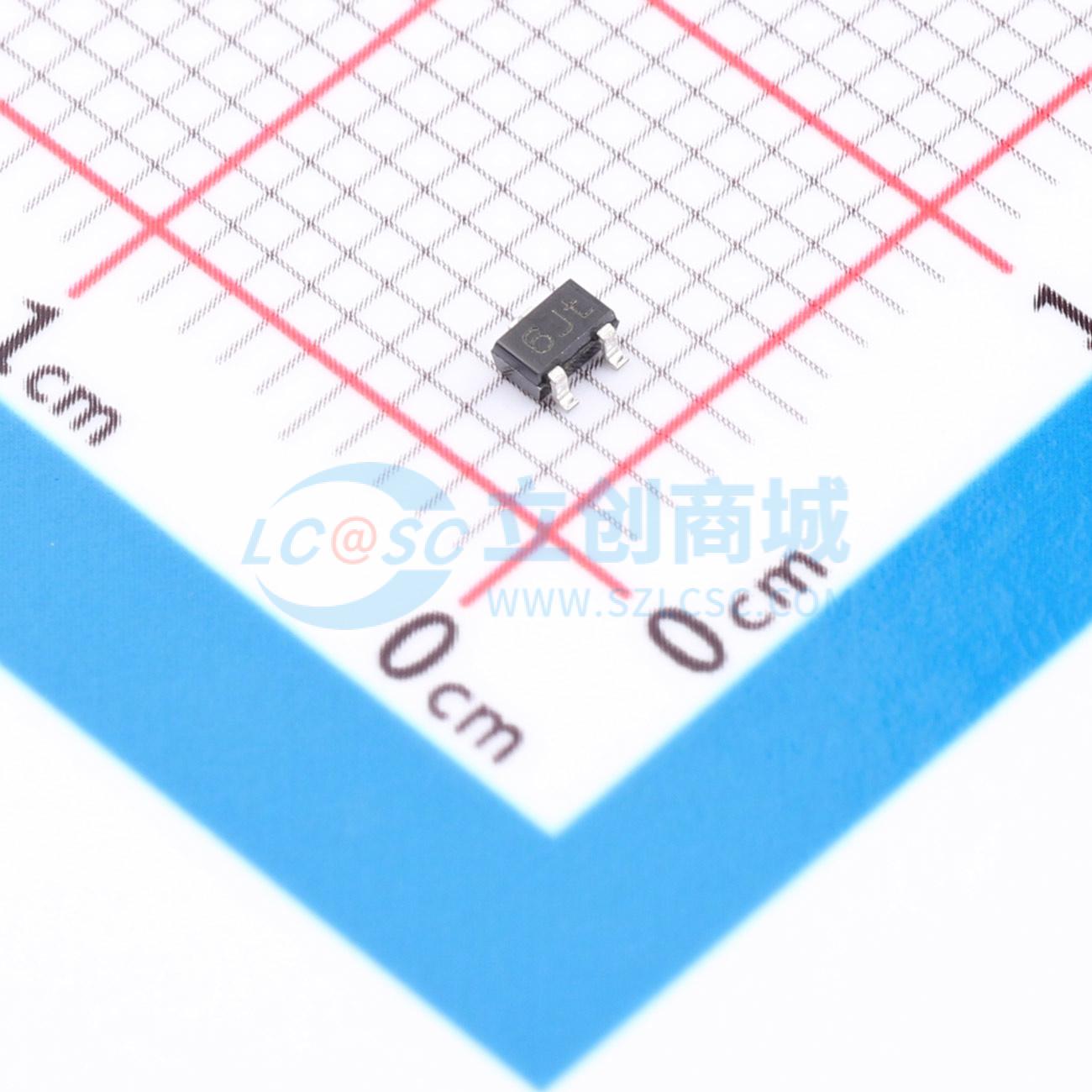

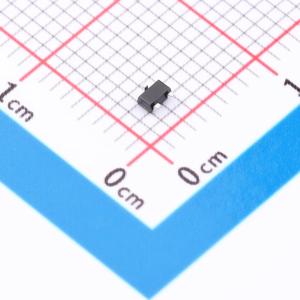

温馨提醒：图片仅供参考，商品以实物为准
PESD2CANFD36LU-QX
ESD保护用于车载网络
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD保护器件采用小型SOT323表面贴装器件（SMD）塑料封装，旨在保护两条汽车车内网络总线免受静电放电（ESD）和其他瞬变造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2CANFD36LU-QX
- 商品编号
- C6147143
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 47V | |
| 峰值脉冲电流(Ipp) | 3.2A@8/20us | |
| 击穿电压 | 41V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 8.6pF |
商品概述
采用小型SOT323表面贴装器件（SMD）塑料封装的ESD保护器件，旨在保护两条汽车车载网络总线免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 36 V
- 低钳位电压：在IPP = 1 A时，VCL = 43 V
- 高达22 kV的ESD保护（IEC 61000 - 4 - 2）
- 低电容：Cd = 10 pF
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
- 汽车环境中车载网络线路的ESD保护
- 24 V板网/卡车系统
- CAN / CAN - FD
- FlexRay SENT
