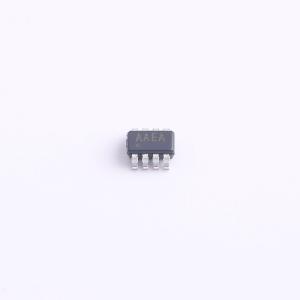

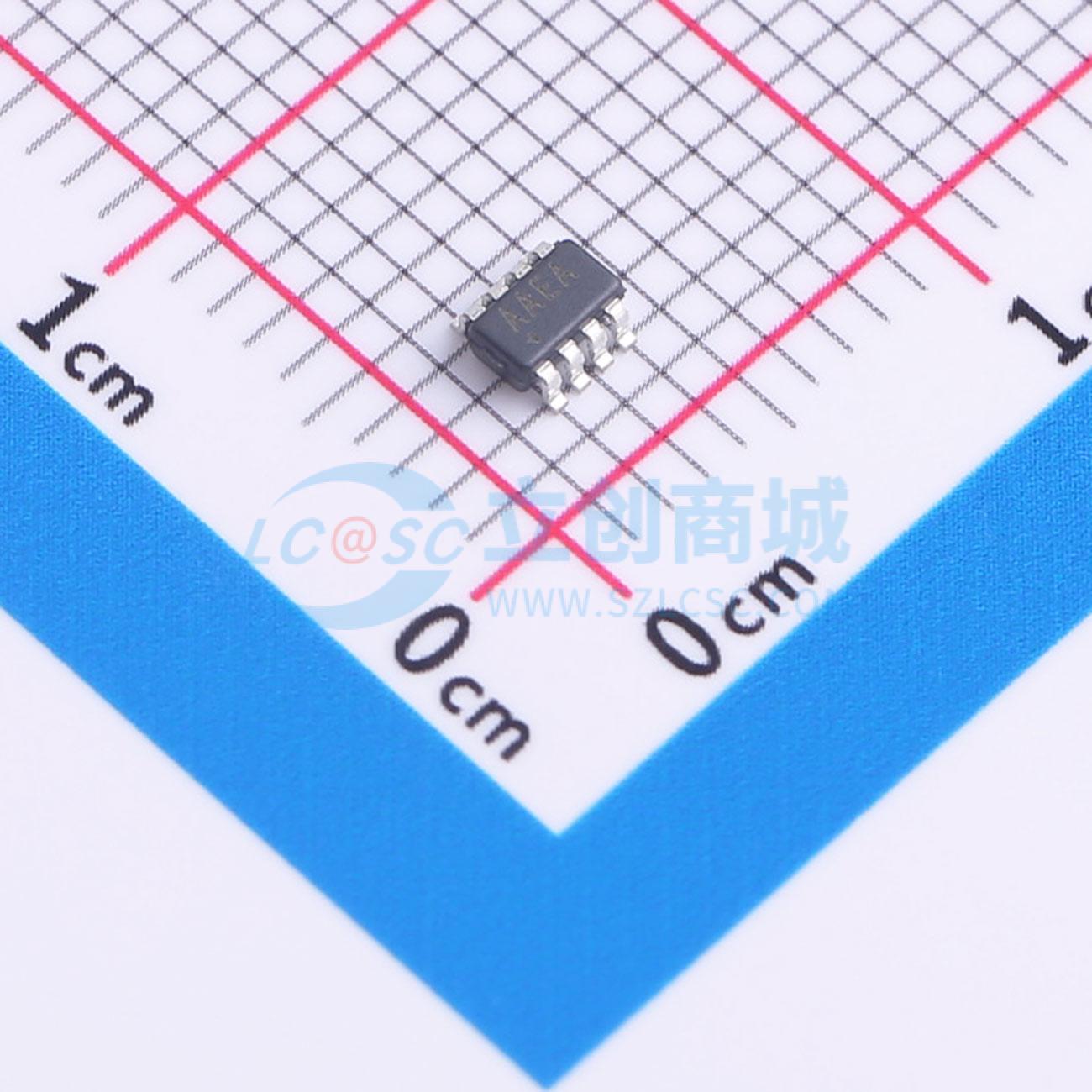

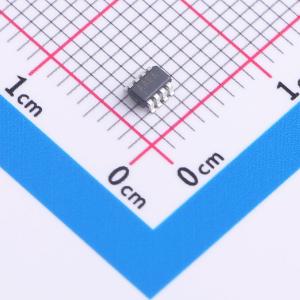

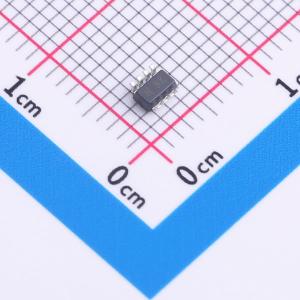

MAX990EKA+T

微功耗、低电压、UcSP/Sc70轨到轨输入输出比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单/双微功耗比较器具有低电压工作和轨到轨输入输出的特点。工作电压范围为2.5V至5.5V，适用于3V和5V系统，也可使用±1.25V至±2.75V双电源供电。仅消耗11μA的电源电流，传播延迟为3.00ns。输入偏置电流通常为1.0pA，输入失调电压通常为0.5mV，内部迟滞确保即使输入信号缓慢移动也能实现干净的输出切换
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX990EKA+T
商品编号: C6146620
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

MAX985/MAX986/MAX989/MAX990/MAX993/MAX994单/双/四通道微功耗比较器具备低电压工作特性，且输入输出均为轨到轨。其工作电压范围为2.5V至5.5V，非常适合3V和5V系统。这些比较器也可采用±1.25V至±2.75V的双电源供电。它们仅消耗11μA的电源电流，同时实现300ns的传播延迟。输入偏置电流典型值为1.0pA，输入失调电压典型值为0.5mV。内部迟滞特性确保即使输入信号变化缓慢，输出也能干净利落地切换。输出级独特的设计在切换时限制了电源电流浪涌，几乎消除了许多其他比较器常见的电源毛刺。MAX985/MAX989/MAX993具有推挽输出级，既能吸入电流也能输出电流。大型内部输出驱动器允许在负载高达8mA时实现轨到轨输出摆幅。MAX986/MAX990/MAX994具有漏极开路输出级，可将输出拉至高于VCC至比VEE高6V（最大值）。这些漏极开路版本非常适合用于电平转换器和双极性至单端转换器。单通道MAX985采用芯片级封装（UCSP），显著减小了所需的印刷电路板面积。单通道MAX985/MAX986采用5引脚SC70封装，双通道MAX989/MAX990采用8引脚SOT23封装。

商品特性

11μA静态电源电流
2.5V至5.5V单电源工作
共模输入电压范围超出电源轨250mV
300ns传播延迟
推挽输出级可吸入和输出8mA电流（MAX985/MAX989/MAX993）
漏极开路输出电压可超出VCC（MAX986/MAX990/MAX994）
独特的输出级可降低输出切换电流，最大限度降低总体功耗
1MHz切换频率下80μA电源电流
过驱动输入无相位反转
提供节省空间的封装：UCSP（MAX985）、SOT23（MAX985/MAX986/MAX989/MAX990）、μMAX（MAX989/MAX990）

应用领域

便携式/电池供电系统
阈值检测器/鉴别器
移动通信
接地/电源感应应用
过零检测器
窗口比较器
红外接收器
电平转换器
数字线路接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	5mV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	450ns
	滞后电压(Vhys)	3mV
	共模抑制比(CMRR)	80dB

	属性	参数值
	输出类型	-
	输出模式	-
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	24uA
	工作温度	-40℃~+85℃
	单电源	2.5V~5.5V
