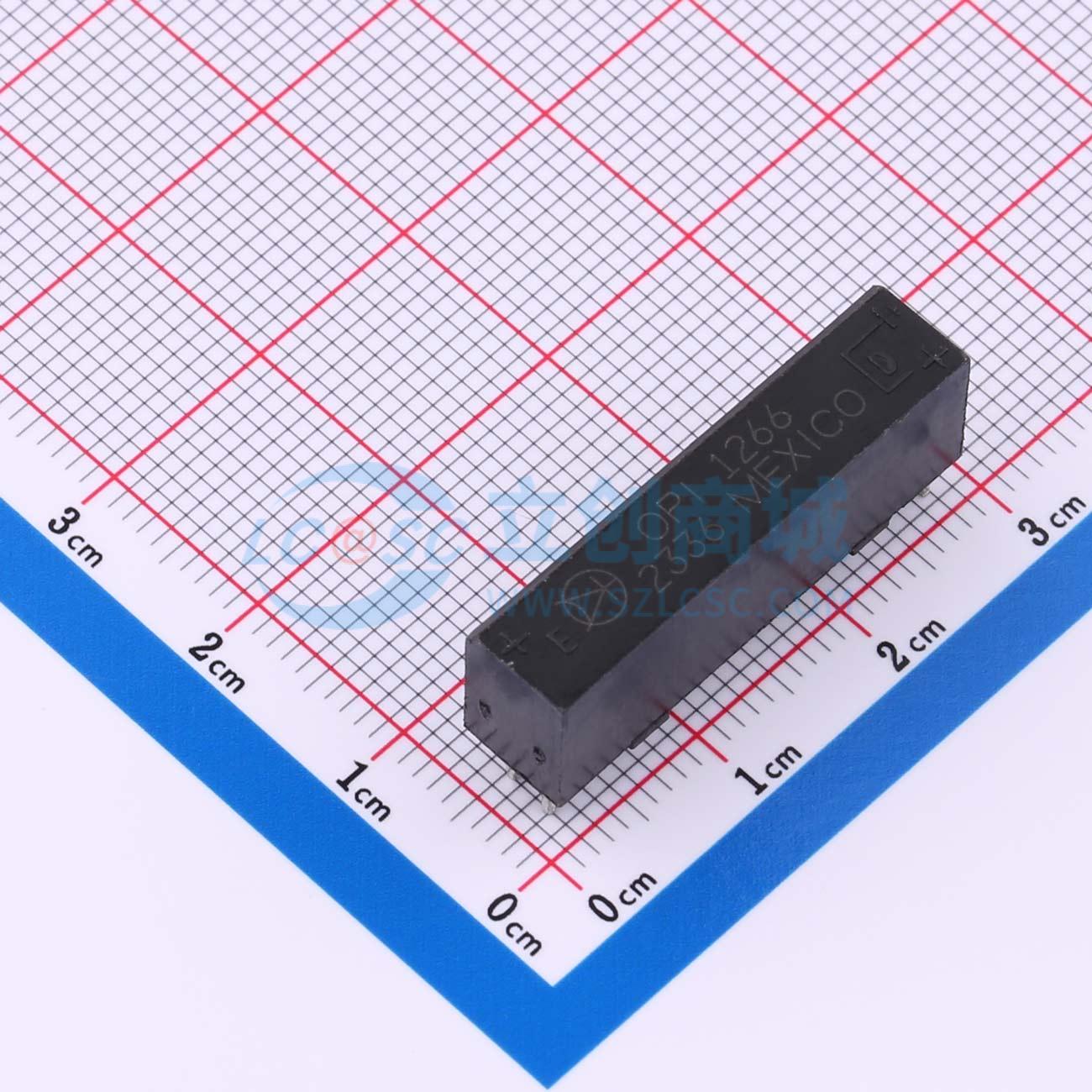

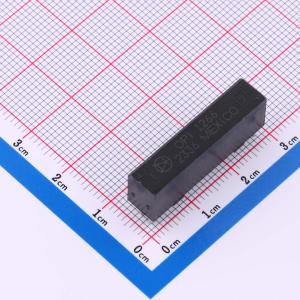

温馨提醒：图片仅供参考，商品以实物为准
OPI1266
高压隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPI1266是一款高压隔离器，由峰值波长为890 nm的GaAIAs发光二极管（LED）与独特的集成电路检测器耦合而成。在检测器中，光电二极管收集光子，并由高增益线性放大器进行放大，该放大器驱动肖特基钳位的集电极开路输出晶体管。该电路具备温度、电流和电压补偿功能
- 商品型号
- OPI1266
- 商品编号
- C6134502
- 商品封装
- DIP-5
- 包装方式
- 管装
- 商品毛重
- 3.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.75V~5.25V | |
| 隔离电压(Vrms) | 16kV | |
| CMTI(kV/us) | - | |
| 传输速率 | 500Kbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+70℃ | |
| 传播延迟 tpLH | 800ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.2V | |
| 直流反向耐压(Vr) | 2V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 开集电极输出 |
