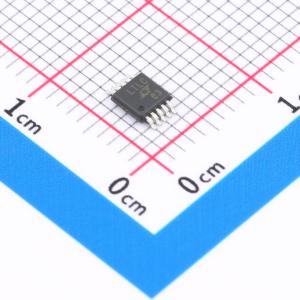

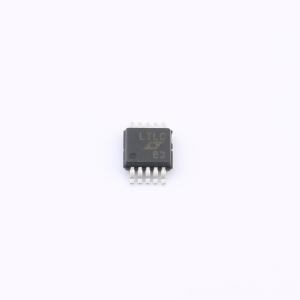

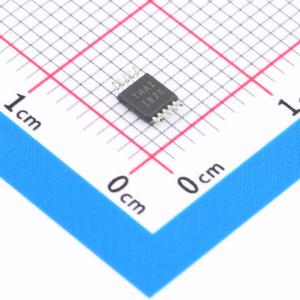

LTC1700EMS#PBF

无意义同步升压型DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 无RSENSE同步升压DC/DC控制器
品牌名称: ADI(亚德诺)
商品型号: LTC1700EMS#PBF
商品编号: C676480
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.02克(g)

商品参数

商品概述

LTC1700是一种电流模式同步升压DC/DC控制器，采用恒定频率PWM架构驱动外部N沟道和P沟道功率MOSFET。通过检测主MOSFET上的电压降来提供电流限制，从而消除了对采样电阻的需求。这种无RSENSE技术有助于LTC1700在重负载下保持高效率，而Burst Mode操作确保轻负载下的高效率，因此在整个负载电流范围内都能提供高效率。

LTC1700的最低工作输入电压可低至0.9V。具有±1.5%的输出电压精度，并且仅消耗200µA的静态电流。在关断状态下，它仅消耗10µA。

为了防止电感电流失控，占空比被限制为90%。还提供了过电压保护，在触发时会关闭外部MOSFET。

530kHz的高恒定工作频率允许使用小电感器和输出电容。LTC1700还可以在400kHz到750kHz之间进行同步。当设备被外部时钟控制或SYNC/MODE引脚被拉低以减少噪声和射频干扰时，Burst Mode操作将被禁止。

商品特性

高效率：高达95%
无需电流检测电阻
恒定频率530kHz操作允许使用小型表面贴装电感器
OPTI-LOOP补偿最小化COUT
可选择的突发模式操作
最低启动电压可低至0.9V
可在400kHz至750kHz之间同步
微功耗关断：10µA
电流模式操作，具有出色的线路和负载瞬态响应
软启动减少电源电流瞬变
输出电压精度1.5%
使用低值、小型表面贴装电感器
提供10引脚MSOP封装

应用领域

移动电话
无线调制解调器
射频通信
2.5V到3.3V, 2.5V到5V 转换器
电池供电设备
电信/网络系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~6V
	输出电压	-
	输出电流	-
	开关频率	530kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	外置
	输出类型	可调
