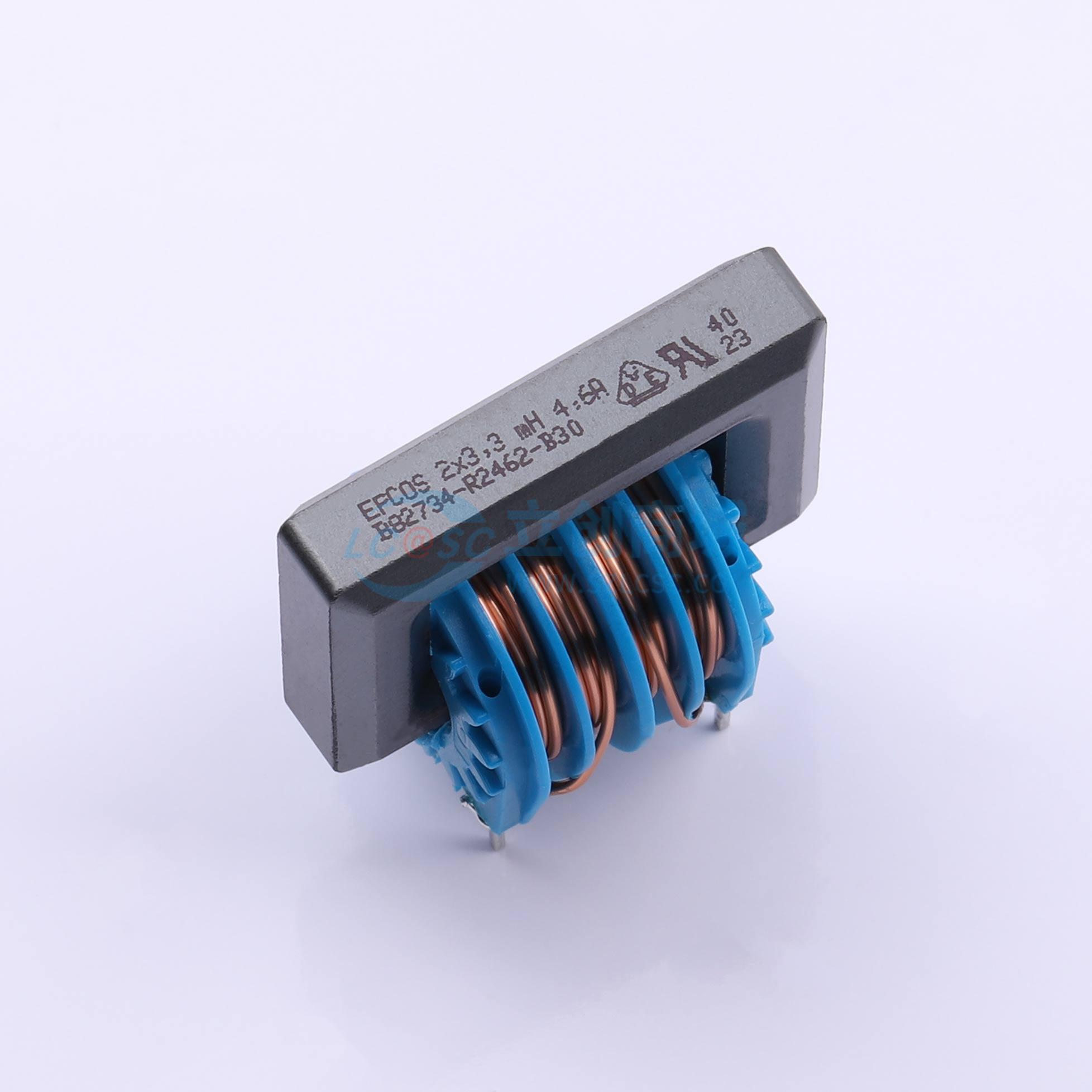

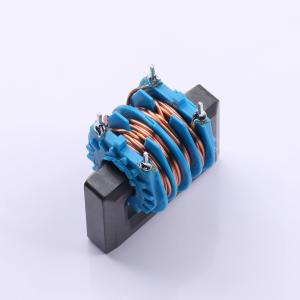

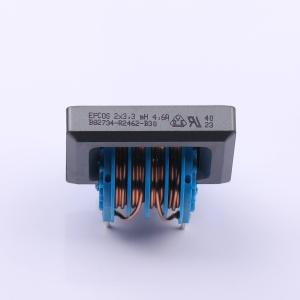

B82734R2462B030
电流补偿型D型磁芯双扼流圈，适用于抑制共模干扰和开关电源应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TDK
- 商品型号
- B82734R2462B030
- 商品编号
- C6128957
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | 3.3mH@10kHz | |
| 额定电流 | 4.6A | |
| 阻抗@频率 | - | |
| 额定电压 | 250V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | 1.5kV | |
| 直流电阻(DCR) | 46mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | - |
商品概述
电源线扼流圈，电流补偿型 D 型磁芯双扼流圈，250 V AC，3.3 ... 68 mH，0.7 ... 4.6 A，+40 °C / +60 °C。额定电压 250 V AC，额定电感 3.3 ... 68 mH，额定电流 0.7 ... 4.6 A / +40 °C，+60 °C。
商品特性
- 由于采用两段式绕组，具有高谐振频率。
- 约 0.55% 的杂散电感，用于对称干扰抑制。
- 由于磁芯形状封闭，漏磁低。
- 脉冲强度高。
- 嗡嗡声低。
- 适用于波峰焊。
- 设计符合 EN 60938 - 2（VDE 0565 - 2）和 UL 1283 标准。
- 获得 UL 和 ENEC（VDE）认证，因无封装和胶水可回收。
- 符合 RoHS 标准。
应用领域
- 抑制共模干扰。
- 开关电源应用。
- 灯具中的电子镇流器。
