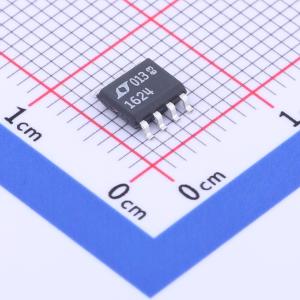

温馨提醒：图片仅供参考，商品以实物为准
LTC1624CS8#TRPBF
高效率、SO-8 封装、N 沟道开关稳压控制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1624CS8#TRPBF
- 商品编号
- C676179
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型；升降压型 | |
| 工作电压 | 3.5V~36V | |
| 输出电流 | - | |
| 开关频率 | 200kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式；降压式；升压式；SEPIC | |
| 开关管(内置/外置) | 外置 |
商品概述
LTC1624 是一种电流模式开关稳压器控制器，采用固定频率架构驱动外部 N 沟道功率 MOSFET。它可以用于所有标准的开关配置，包括升压、降压、反相和SEPIC。Burst Mode操作在低负载电流下提供高效率。最大占空比限制为95%，这提供了低压差操作，从而延长了电池供电系统的运行时间。
工作频率内部设定为200kHz，允许使用小电感值并最小化PCB空间。通过外部电流检测电阻，用户可以编程设置工作电流水平。宽输入电源范围允许从3.5V到36V（绝对最大值）工作。
多功能引脚TH/RUN允许外部补偿以获得最佳负载瞬态响应以及关断功能。还可以利用TH/RUN引脚实现软启动，以正确地对电源进行排序。
商品特性
- N沟道MOSFET驱动
- 实现升压、降压、SEPIC和反相调节器
- 宽输入电压范围：3.5V至36V工作
- 降压配置下的宽输出电压范围：1.19V至30V
- ±1% 1.19V参考电压
- 低压差工作：95%占空比
- 200kHz固定频率
- 低待机电流
- 非常高的效率
- 远程输出电压检测
- 逻辑控制的微功耗关断
- 内置二极管用于自举门极驱动
- 电流模式工作，具有出色的线路和负载瞬态响应
- 提供8引脚SO封装
应用领域
- 笔记本电脑和掌上电脑
- 掌上电脑
- 手机和无线调制解调器
- 电池供电的数字设备
- 直流电源分配系统
- 电池充电器
