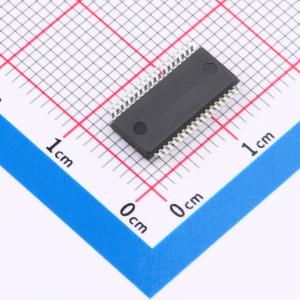

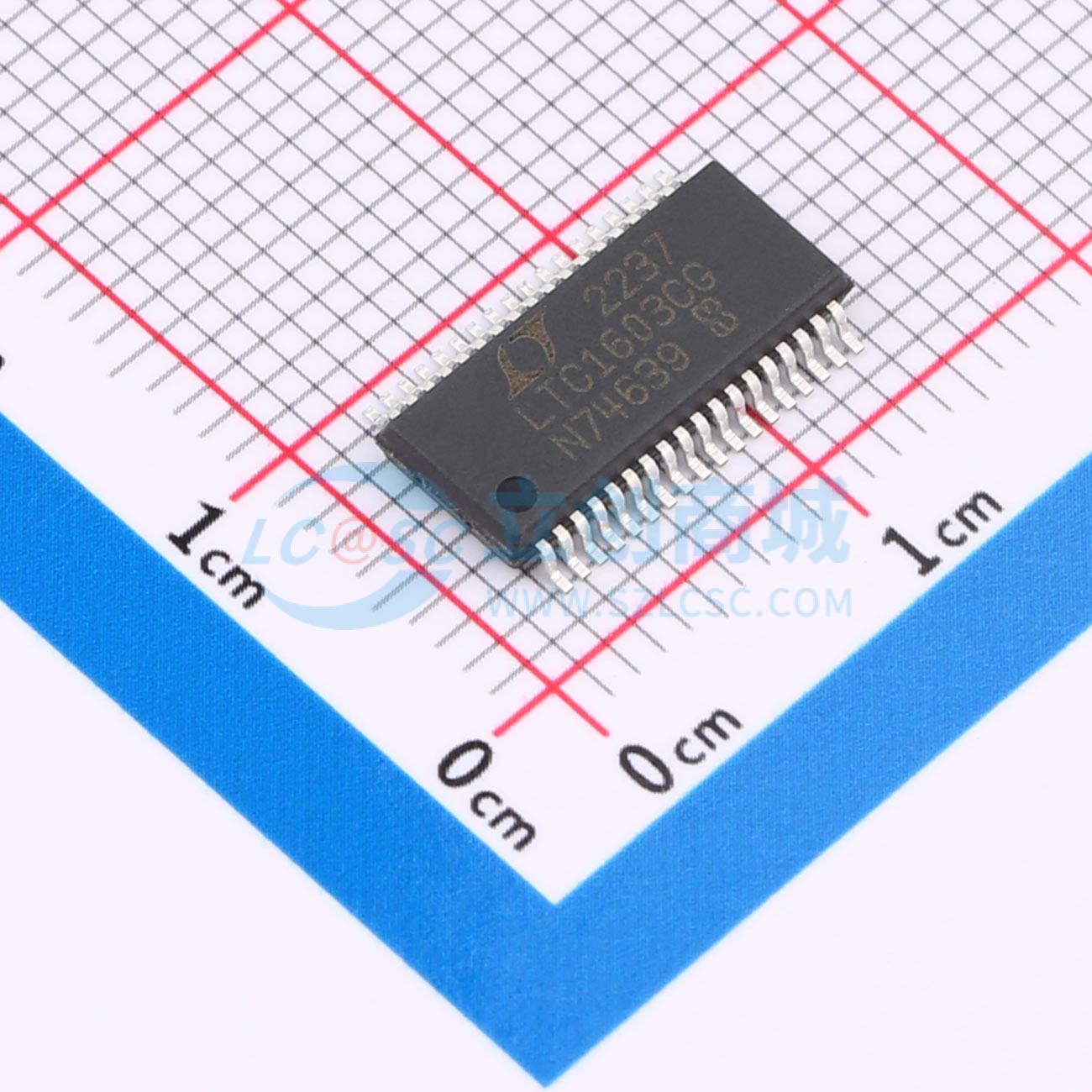

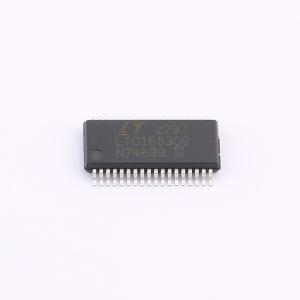

LTC1603CG#PBF

具停机功能的高速、16 位、250ksps、采样 A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC1603是一款250ksps、16位采样模数转换器，具有高动态范围、低功耗和多种关断模式。
品牌名称: ADI(亚德诺)
商品型号: LTC1603CG#PBF
商品编号: C676099
商品封装: SSOP-36
包装方式: 管装
商品毛重: 0.83克(g)

商品参数

商品概述

LTC1603是一款采样速率为250ksps的16位采样A/D转换器，采用±5V电源供电时功耗仅220mW。这款高性能器件集成了高动态范围采样保持器、精密基准源和高速并行输出接口。两种可通过数字方式选择的掉电模式可为低功耗系统节省功耗。 LTC1603的满量程输入范围为±2.5V。在250ksps采样速率下，其出色的交流性能包括90dB的信纳比（S/(N + D)）和–100dB的总谐波失真（THD）。独特的差分输入采样保持器能够采集带宽高达15MHz的单端或差分输入信号。68dB的共模抑制比使用户能够通过对来自信号源的信号进行差分测量来消除接地环路和共模噪声。该ADC具有与微处理器兼容的16位并行输出端口。转换结果无流水线延迟。独立的转换启动输入和数据就绪信号（BUSY）便于与FIFO、DSP和微处理器连接。

商品特性

完整的250ksps 16位ADC
90dB信纳比（S/(N + D)）和–100dB总谐波失真（典型值）
功耗：220mW（典型值）
打盹（7mW）和休眠（10μW）掉电模式
无流水线延迟
全温度范围内无丢码
可使用内部15ppm/°C基准源或外部基准源工作
真正的差分输入可抑制共模噪声
5MHz满功率带宽
±2.5V双极性输入范围
引脚与LTC1604和LTC1608兼容
36引脚SSOP封装

应用领域

电信
数字信号处理
多路复用数据采集系统
高速数据采集
频谱分析
成像系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	4.75V~5.25V；-5.25V~-4.75V
	接口类型	并行
	差分输入	是
	积分非线性	3LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	90dB
	时钟/振荡器	内置
	基准电压源	内置；外置
	基准电压源温漂	15ppm/℃
	ADC架构	SAR
	静态电流	18mA
