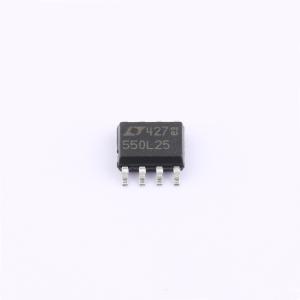

LTC1550LCS8-2.5#PBF

低噪声、开关电容器稳定电压反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC1550L/LTC1551L是开关电容电荷泵电压反相器，内置线性后置稳压器，可将输出纹波降至最低。LTC1550L固定输出电压版本包括–4.1V、–2.5V和–2V，纹波电压通常低于1mV峰峰值。LTC1550L也有可调输出电压版本
品牌名称: ADI(亚德诺)
商品型号: LTC1550LCS8-2.5#PBF
商品编号: C675906
商品封装: SO-8
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

LTC1550L/LTC1551L是开关电容电荷泵电压逆变器，包括内部线性后稳压器以最小化输出纹波。LTC1550L固定输出电压版本包括-4.1V、-2.5V和-2V，纹波电压通常低于1mVP-P。LTC1550L也有可调输出电压版本。LTC1550L/LTC1551L非常适合用作便携式射频和蜂窝电话应用中砷化镓发射FET的偏置电压发生器。

LTC1550L/LTC1551L的工作电源范围为2.7V至5.5V，并在5V电源下典型静态电流为3.5mA。每个设备都有一个TTL兼容的关断引脚，该引脚将电源电流降至0.2µA左右。LTC1550L的关断引脚为低电平有效（SHDN），而LTC1551L的关断引脚为高电平有效（SHDN）。仅需要四个外部组件：输入旁路电容、两个0.1µF电荷泵电容和线性稳压器输出端的滤波电容。可调LTC1550L/LTC1551L需要额外两个电阻来设置输出电压。LTC1550L/LTC1551L可以提供高达20mA的电流（取决于VCC到VOUT的范围），同时保持±2.5%的输出调节精度。

固定电压和可调LTC1550L/LTC1551L都提供8引脚MSOP和SO塑料封装；可调LTC1550L还提供带有REG引脚的16引脚SSOP封装。

商品特性

从单个正电源产生稳压负电压
低输出纹波：典型值小于1mVP-P
高电荷泵频率：900kHz
小电荷泵电容：0.1µF
仅需四个外部电容
固定-4.1V, -2.5V, -2V或可调输出
关断模式下电源电流降至<1µA
高输出电流：最高可达20mA（取决于VCC到VOUT的范围）
输出调节：在输入电压、负载和温度范围内为2.5%
提供8引脚MSOP、8引脚窄SO和16引脚窄SSOP封装

应用领域

GaAs FET 偏置生成器
负电源生成器
电池供电系统
单电源应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.5V
	静态电流(Iq)	7mA
	开关频率	900kHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	2.5V
	输出电流(Iout)	20mA
