[6个/盒]ABB S200系列微型断路器 S203M-D8

工业品

价格：￥56.609

原价：￥ 161.74

品牌名称: ABB
商品型号: S203M-D8
商品编号: C6123993
商品毛重: 338.4克(g)

广东仓1

购买数量

盒

(6盒/盒，最小起订量1盒，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

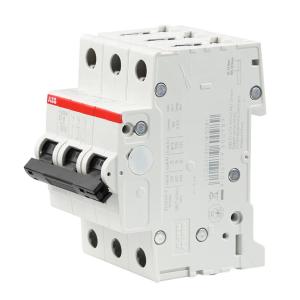

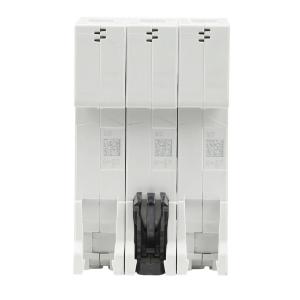

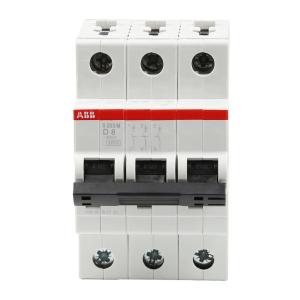

品牌型号：ABB S200系列微型断路器S203M - D8，3极（3P），D型脱扣特性，额定电流8A，每盒6个。

1 保护机制：限流型设计，具备**延时热脱扣**（过载保护）与**机电式脱扣**（短路保护），精准应对过载、短路故障。

2 电气参数：AC 230/400V下分断能力达10kA，符合IEC/EN 60898 - 1、IEC/EN 60947 - 2、UL 1077标准，RoHS、REACH合规，支持AC/DC多电压（最低12V AC/DC）、50/60Hz频率。

3 安装结构：适配TH35 - 15/7.5mm导轨（IEC 60715标准），底部可装辅助触点节省50%空间；双向圆柱提升式端子，接线牢固；操作手柄红“ON”、绿“OFF”，机械寿命20000次循环，电气寿命20000次AC操作循环。

4 可持续性：通过ABB EcoSolutions认证，循环设计（EN45555标准，90%资源循环），提供回收服务，生态透明度（EPD）高，废弃后按WEEE规范处理。

5 附件丰富：可搭配辅助触点（如S2C - H6R）、欠压脱扣器（如S2C - UA系列）、分励脱扣器（S2C - A1/A2）、电机操作装置（S2C - CM系列）等，满足定制化保护需求。

使用场景 APPLICATIONS

适用于**住宅、商业、工业**配电系统的过载/短路保护：

1 住宅：配电箱内照明、插座回路（如大功率家电、全屋插座），防止过载/短路引发火灾。

2 商业：小型办公室、便利店、商铺的动力（空调、冰箱）与照明回路，保障设备稳定运行。

3 工业：工厂生产线、自动化设备（PLC控制柜）、小型动力设备（风机、泵）的配电回路，D型脱扣适配动力负载启动冲击。

4 公共设施：写字楼、学校、医院的照明、弱电系统（监控、消防）回路，提升配电可靠性。

注意事项 PRECAUTIONS

安装：

1 导轨安装：严格适配TH35 - 15/7.5mm导轨，安装扭矩2.8N·m，避免接线松动；环境温度-25~+55℃，存储-40~+70℃，防护等级IP20（带盖IP40），湿热循环28次、振动（5g，5 - 150 - 5Hz）需带0.8In负载。

操作：

1 合闸前：确认电路无短路、负载电流≤8A，电压/频率匹配（AC/DC、50/60Hz需区分）。

2 脱扣后：先断开上级电源，排查短路/过载原因（线路、负载故障），故障排除后再复位，禁止强行合闸。

维护与回收：

1 定期检查：每月检查端子是否松动、操作机构是否灵活，灰尘大时做好防护。

2 废弃处理：按WEEE B2B/B2C规范回收，联系ABB官方回收渠道。
