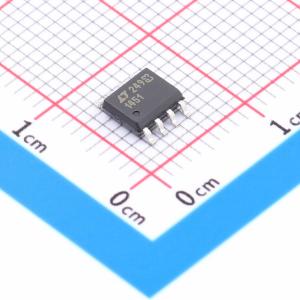

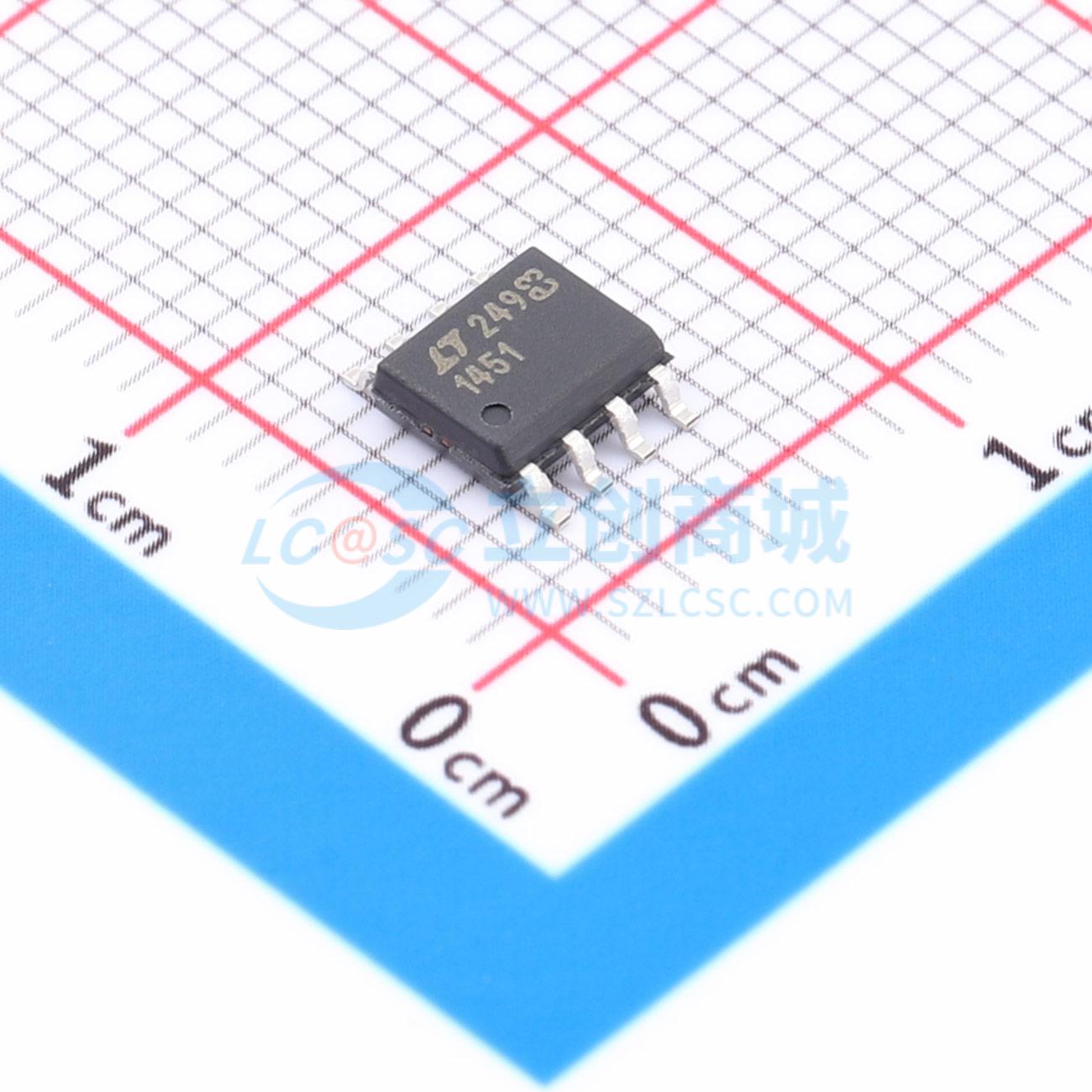

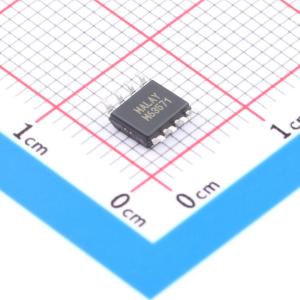

LTC1451CS8#TRPBF实物图
  • LTC1451CS8#TRPBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC1451CS8#TRPBF

采用 SO-8 封装的 12 位轨至轨微功率 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是完整的单电源、轨到轨电压输出 12 位数字模拟转换器 (DAC),采用 8 引脚 SO 封装。包括输出缓冲放大器和易于使用的三线级联串行接口。具有不同的参考电压和满量程输出:一款具有 2.048V 板载参考电压和 4.095V 满量程输出,工作电源为 4.5V 至 5.5V;另一款是乘法 DAC,满量程输出为参考输入电压的两倍,工作电源为 2.7V 至 5.5V;还有一款具有 1.22V 板载参考电压和 2.5V 满量程输出,工作电源为 2.7V 至 5.5V。低电源电流,适用于电池供电应用。节省空间的 8 引脚 SO 封装,无需外部组件,提供最小的 12 位 DAC 系统。
品牌名称
ADI(亚德诺)
商品型号
LTC1451CS8#TRPBF
商品编号
C675590
商品封装
SO-8​
包装方式
编带
商品毛重
0.179552克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率12位
通道数1
接口类型串行
工作电压4.5V~5.5V
稳定时间1us
属性参数值
输出类型电压-缓冲
积分非线性3.5LSB;0.5LSB
工作温度-40℃~+85℃
上电复位内置
基准电压源内置
静态电流400uA

商品特性

12位分辨率  带缓冲的真轨到轨电压输出  3V工作(LTC1453),ICC:典型250µA  5V工作(LTC1451),ICC:典型400µA  3V至5V工作(LTC1452),ICC:典型225µA  内置参考电压:2.048V(LTC1451)1.220V(LTC1453)  乘法版本(LTC1452)  上电复位  SO-8封装  3线级联串行接口  最大DNL误差:0.5LSB  时钟输入上的施密特触发器允许直接光耦接口

应用领域

  • 数字校准
  • 工业过程控制
  • 自动测试设备
  • 手机

数据手册PDF
