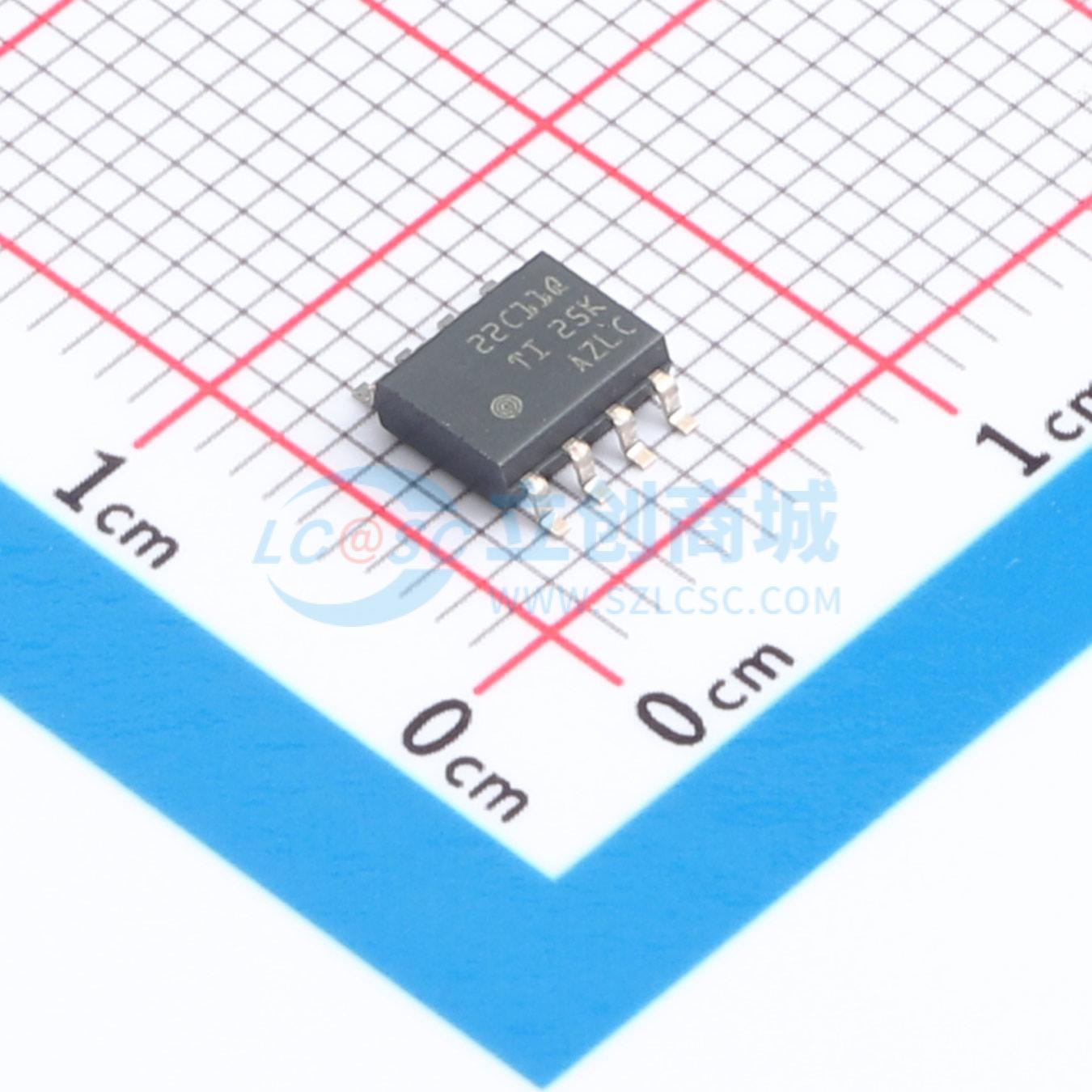

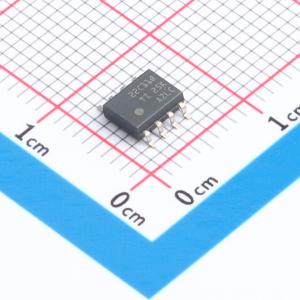

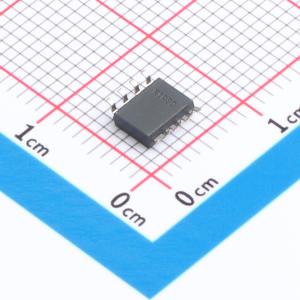

AMC22C11DR

AMC22C11是一款具有短响应时间的隔离比较器。漏极开路输出通过一个对磁干扰有高抗性的隔离屏障与输入电路隔开。根据DIN EN IEC 60747 - 17（VDE 0884 - 17）和UL1577标准，该隔离屏障经认证可提供高达3 kVRMS的电流隔离，并支持高达560 VRMS的工作电压。 通过单个外部电阻，在低迟滞模式下，跳变阈值可在20 mV至450 mV之间调节；在高迟滞模式下，可在600 mV至2.7 V之间调节。 该器件的漏极开路输出支持透明模式（LATCH输入连接到GND2），此时输出跟随输入状态；也支持锁存模式，此时输出在LATCH输入信号的下降沿清零。 AMC22C11采用8引脚SOIC封装，适用于 - 40℃至 + 125℃的扩展工业温度范围。

• 宽高端电源范围：2 V至27 V
• 低端电源范围：2.7 V至5.5 V
• 可调阈值：20 mV至2.7 V
• 用于阈值调节的参考电流：±100 μA，±1%
• 跳变阈值误差：250 mV时最大±1%
• 带可选锁存模式的漏极开路输出
• 传播延迟：典型值240 ns
• 高共模瞬态抗扰度（CMTI）：最小值75 V/ns
• 安全相关认证：根据DIN EN IEC 60747 - 17（VDE 0884 - 17）标准的4250 - VPK基本隔离；根据UL1577标准的1分钟3000 - VRMS隔离
• 在 - 40℃至 + 125℃的扩展工业温度范围内全面规格化

• 电机驱动器中的过流或过压检测
• 变频器中的过流或过压检测
• 太阳能逆变器中的过流或过压检测
• DC/DC转换器中的过流或过压检测
