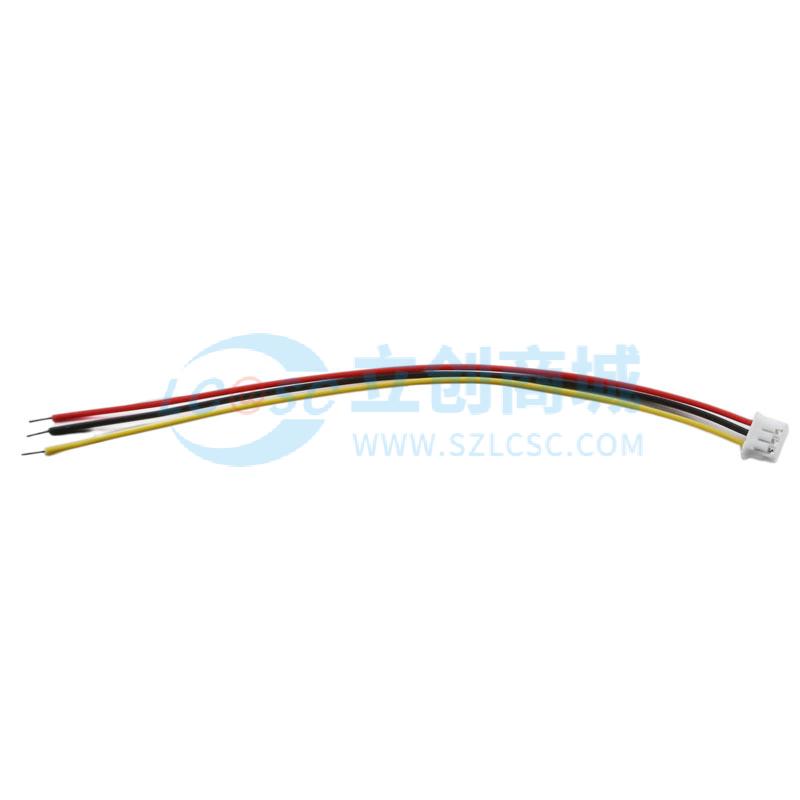

X1502T-PSN-A28RBY-L100-T3实物图

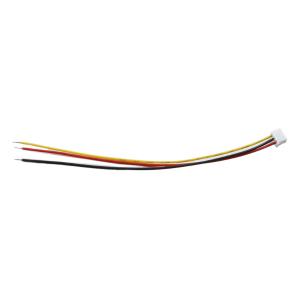

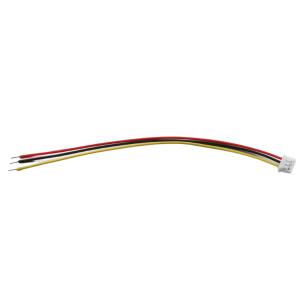

X1502T-PSN-A28RBY-L100-T3商品缩略图
X1502T-PSN-A28RBY-L100-T3商品缩略图
X1502T-PSN-A28RBY-L100-T3商品缩略图
X1502T-PSN-A28RBY-L100-T3商品缩略图

1.50mm (JST ZH)HSG,圆孔,3P端子线，长度100单端镀锡

  • 工业品

价格：￥0.6305价格含税（税率13%）

品牌名称
XKB Connection(中国星坤)
商品型号
X1502T-PSN-A28RBY-L100-T3
商品编号
C6118646
商品毛重

0.6175克(g)

线长
10cm
线材
UL1007 28AWG

  • 广东仓135

购买数量

(200个/袋，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

属性参数值
商品目录杜邦线/端子排线/电子线
线长10cm
线材UL1007 28AWG
颜色红色、黄色、黑色
线规28AWG
间距1.5mm
属性参数值
尾部处理镀锡
类型端子线
线数3.0
连接端数单头
针脚数3P

商品详情

产品特点 FEATURES

1 精选端子：采用X1502T-PSN型号端子，确保安装方便且传输稳定。
2 优质线材：选用UL1007 28AWG标准线材，保证信号传输的高速度和稳定性。
3 精密间距：1.5mm的标准间距设计，兼容性强，适用于多种连接需求。
4 镀锡处理：单端镀锡工艺，增强抗氧化性，延长使用寿命。
5 多色标识：红色、黄色、黑色三色线缆，便于区分和管理，减少接线错误。
6 紧凑设计：3Pin胶壳型号X1502H-03A-N0，结构紧凑，节省空间，适合密集布线环境。
7 高可靠性：经过严格质量检测，确保在各种工业环境下稳定工作。

使用场景 APPLICATIONS

该3P端子线广泛应用于电子设备、自动化控制系统、通信设备、医疗仪器等领域。具体使用场景包括：
1 工业自动化：用于PLC与传感器之间的连接，实现数据采集和控制信号传输。
2 通信设备：作为内部连接线，用于模块间的信号传递，确保通信畅通。
3 医疗设备：用于连接各种监测和治疗设备的内部电路，保证数据准确性和安全性。
4 汽车电子：适用于车载电子系统的内部连接，如ECU与传感器的连接。
5 消费电子：用于电视、音响等设备的内部布线，提升产品性能和用户体验。
在不同工作条件下，该端子线表现出色，能够适应高温、高湿、振动等恶劣环境，确保系统稳定运行。

注意事项 PRECAUTIONS

1 安装时请注意线序，红色、黄色、黑色分别对应不同的信号或电源，避免接错导致设备损坏。
2 在进行焊接操作时，应使用适当的焊接温度和时间，避免过热损伤线材和端子。
3 使用过程中，避免端子受到过大拉力或扭曲，以免影响接触性能和使用寿命。
4 存储时请保持干燥通风，避免潮湿和高温环境，防止氧化和老化。
5 定期检查连接处是否有松动或腐蚀现象，及时进行维护和更换。
6 在高电压或大电流应用中，需确保端子和线材的额定参数满足要求，避免过载。
7 操作时请佩戴绝缘手套，遵守安全用电规范，防止触电事故。
8 最佳使用条件为温度-20℃至+80℃，湿度小于90%，避免极端环境下的使用。

规格书

放大查看下载PDF
X1502T-PSN-A28RBY-L100-T3实物图

1.50mm (JST ZH)HSG,圆孔,3P端子线，长度100单端镀锡
