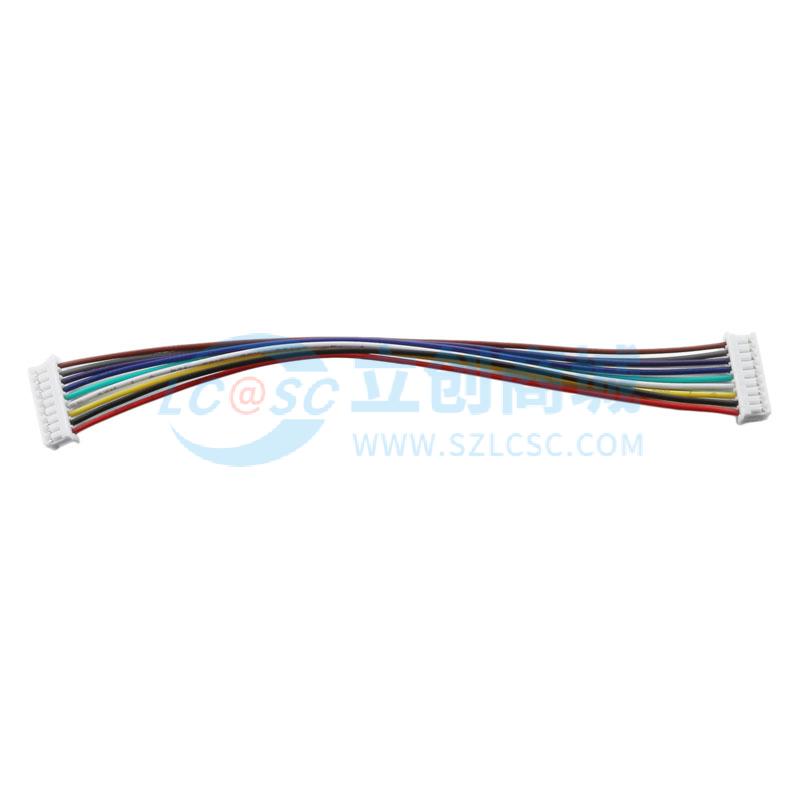

X1502T-PSN-A28RBYWGLPEN-L100-X1502T-F实物图

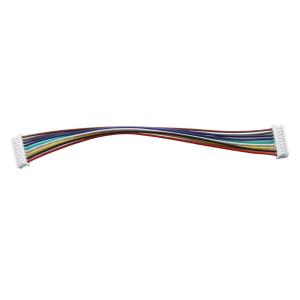

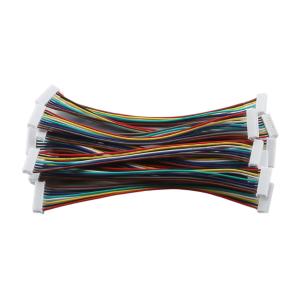

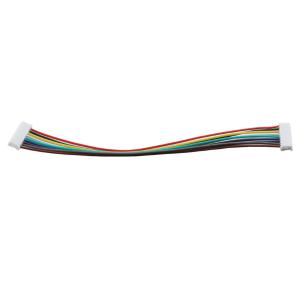

X1502T-PSN-A28RBYWGLPEN-L100-X1502T-F商品缩略图

1.50mm (JST ZH)HSG,圆孔,9P端子线，长度100同向

工业品

价格：￥2.74价格含税（税率13%）

品牌名称: XKB Connection(中国星坤)
商品型号: X1502T-PSN-A28RBYWGLPEN-L100-X1502T-F
商品编号: C6118636
商品毛重: 2.128克(g)
线长
线材

广东仓199

购买数量

个

(200个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	杜邦线/端子排线/电子线
线长	10cm
线材	UL1007 28AWG
颜色	棕色、灰色、白色、紫色、红色、绿色、蓝色、黄色、黑色
线规	28AWG
间距	1.5mm

属性	参数值
类型	端子线
线数	9.0
连接方式	双头同向
连接端数	双头
针脚数	9P

商品详情

产品特点 FEATURES

1 该端子线采用9Pin胶壳型号X1502H-09A-N0，端子型号X1502T-PSN，确保连接的稳定性和可靠性。

2 线材选用UL1007 28AWG标准，具有优良的电气性能和耐久性，适合各种工业环境使用。

3 线长为100mm，双头同向设计，方便快速连接，提高工作效率。

4 提供棕色、灰色、白色、紫色、红色、绿色、蓝色、黄色、黑色等多种颜色选择，便于线路管理和识别。

5 间距为1.5mm，适用于紧凑型设备和高密度布线场景，节省空间。

6 正接方式和标准线序（红黑黄白绿蓝紫灰棕）设计，简化安装过程，减少错误连接的可能性。

7 产品经过严格的质量检测，确保每一根端子线都符合高标准要求，提供长期稳定的性能。

使用场景 APPLICATIONS

该端子线广泛应用于电子设备、自动化控制系统、通信设备、医疗设备等领域的内部连接。例如，在自动化控制系统中，它可以用于传感器与控制器之间的信号传输，确保数据的准确性和实时性。在通信设备中，它可用于模块间的电源和信号连接，保证设备的正常运行。此外，其紧凑的设计和多种颜色选择，特别适合于需要高密度布线和清晰线路管理的场合，如医疗设备的内部电路连接。在不同工作条件下，该端子线表现出色，能够适应各种工业环境的需求。

注意事项 PRECAUTIONS

1 在安装时，请确保按照标准线序（红黑黄白绿蓝紫灰棕）进行连接，避免错误连接导致的设备故障。

2 使用前请检查端子线的外观，确保无损坏或变形，以保证连接的可靠性和安全性。

3 在操作过程中，避免过度弯曲或拉扯端子线，以免损伤线材或端子，影响其性能。

4 请在干燥、通风良好的环境中存储和使用，避免高温、潮湿和腐蚀性物质的影响。

5 定期检查端子线的连接状态，如有松动或损坏应及时更换，以确保设备的正常运行。

6 在进行焊接或压接操作时，注意控制温度和力度，避免损伤端子或线材。

7 如遇到连接不稳定或信号传输异常的情况，首先检查端子线的连接状态和线序是否正确，必要时可更换新的端子线。
