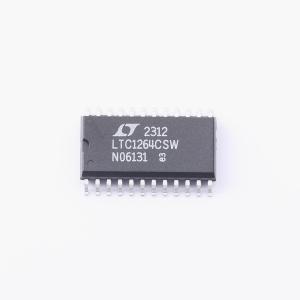

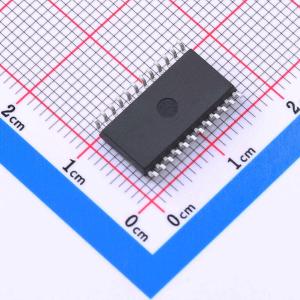

LTC1264CSW#PBF

高速、四通道、通用型滤波器单元式部件

描述

由四个相同的高速二阶开关电容滤波器构建模块组成，设计用于中心频率高达250kHz的应用。每个构建模块与三到五个电阻配合，可提供低通、高通、带通和陷波等二阶功能。每个二阶部分的中心频率通过外部时钟进行调谐，时钟与中心频率的比率内部设定为20:1，但可通过外部电阻进行修改。通过对每个二阶部分进行双重采样，改善了混叠性能。在检测到任何混叠产物之前，输入信号频率可达到时钟频率的两倍。对于Q ≤ 5且环境温度TA < 85℃，最大中心频率为160kHz；对于Q ≤ 2，最大中心频率为250kHz。通过级联所有四个二阶部分，可实现高达八阶的滤波器。还可提供包含内部薄膜电阻的定制单片版本。

品牌名称

ADI(亚德诺)

商品型号

LTC1264CSW#PBF

商品编号

C674884

商品封装

SO-24-300mil​

包装方式

管装

商品毛重

1克(g)
