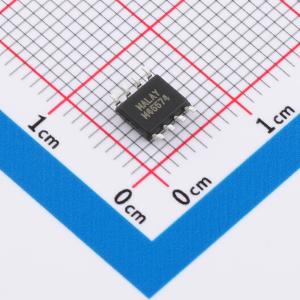

LTC1257IS8#PBF

LTC1257 12bit电压输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 完整的单电源12位电压输出DAC，采用SO-8封装。包括输出缓冲放大器、2.048V电压基准和易于使用的级联串行。
品牌名称: ADI(亚德诺)
商品型号: LTC1257IS8#PBF
商品编号: C674821
商品封装: SO-8
包装方式: 管装
商品毛重: 0.162626克(g)

商品参数

商品概述

LTC1257是一款采用SO-8封装的完整单电源12位电压输出数模转换器（DAC）。LTC1257内置输出缓冲放大器、2.048V电压基准和易于使用的三线可级联串行接口。可使用外部基准来替代内部基准，并将输出电压范围扩展至12V。当采用5V电源供电时，电源电流低至350μA，使LTC1257非常适合电池供电应用。节省空间的8引脚SO封装且无需外部元件，提供了市面上最小的12位数模转换系统。

商品特性

8引脚SO封装
缓冲电压输出
内置2.048V基准
满量程2.048V时为500μV/LSB
最大微分非线性误差为1/2LSB
保证12位单调性
三线可级联串行接口
宽单电源范围：VCC = 4.75V至15.75V
低功耗：5V电源供电时，ICC典型值为350μA

应用领域

数字失调/增益调整
工业过程控制
自动测试设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI
	工作电压	4.75V~15.75V
	稳定时间	1us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	基准电压源	内置
	数据速率	1.4MHz
	静态电流	350uA
