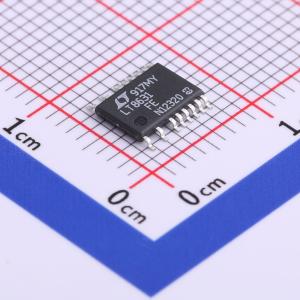

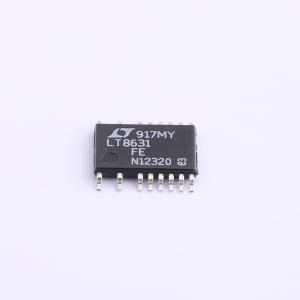

温馨提醒：图片仅供参考，商品以实物为准

LT8631EFE#TRPBF

100V, 1A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 100V、1A 同步微功率降压型稳压器
品牌名称: ADI(亚德诺)
商品型号: LT8631EFE#TRPBF
商品编号: C674099
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.475克(g)

商品参数

商品概述

LT8631是一款电流模式PWM降压型DC/DC转换器，内置同步开关，可为高达1A的输出负载提供电流。3V至100V的宽输入电压范围使LT8631适用于多种电源的稳压，包括汽车和工业系统以及36V至72V电信电源。低纹波突发模式操作可在极低输出电流下实现高效运行，同时将输出纹波保持在10mVP-P以下。通过电阻可将频率编程为100kHz至1MHz，并具备同步功能，可在效率和外部元件尺寸之间进行优化。软启动功能可控制输出电压的上升速率，消除启动期间的输入电流浪涌，同时还能实现输出跟踪。当输出电压在稳压输出的±7.5%范围内时，电源正常标志会发出信号。可使用EN/UV引脚对欠压锁定进行编程。关断模式可将总静态电流降至<5µA。LT8631采用带裸露焊盘的20引脚TSSOP封装，具有低热阻和高电压引脚间距。

商品特性

超宽输入电压范围：3V至100V
输出电压范围：0.8V至60V
内置同步开关
低纹波突发模式操作：在12V₁ₙ至5Vₒᵤₜ时I₀为16µA，输出纹波<10mVP-P
在48V₁ₙ至5Vₒᵤₜ时I₀为7µA，输出纹波<10mVP-P
低压差：最大占空比99%
峰值电流模式控制
固定频率操作：100kHz至1MHz
同步输入
可编程欠压锁定
电源正常标志
灵活的输出电压跟踪
短路保护
低关断电流：5µA
可耐受引脚开路/短路故障
带高电压引脚间距的20引脚TSSOP热增强型封装

应用领域

汽车电源
电信电源
分布式电源稳压

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~100V
	输出电压	800mV~60V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	可调
