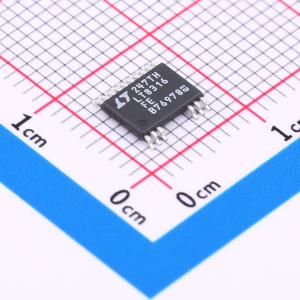

LT8316EFE#PBF

560V输入电压范围的隔离反激控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 560VIN微功耗无光耦(No-Opto)隔离型反激式控制器
品牌名称: ADI(亚德诺)
商品型号: LT8316EFE#PBF
商品编号: C673736
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

	属性	参数值
	特性	恒流模式(CC)；恒压模式(CV)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

LT8316是一款微功耗、高压反激式控制器。调节时无需光隔离器。该器件从变压器第三绕组两端的隔离反激波形中采样输出电压。准谐振边界模式操作可改善负载调节、减小变压器尺寸并保持高效率。启动时，LT8316通过高压电流源对其INTVCC电容充电。在正常运行期间，电流源关闭，器件从变压器的第三绕组获取电源，从而将待机功耗降至最低。 LT8316可在宽范围的输入电源电压下工作，能提供高达100W的功率。它采用热增强型20引脚TSSOP封装，移除了四个引脚以实现高压间距。

商品特性

宽输入电压范围：16V至560V（最大600V）
调节无需光隔离器
准谐振边界模式操作
恒流和恒压调节
低纹波轻载突发模式操作
低静态电流：75μA
可编程电流限制和软启动
具有高压间距的TSSOP封装
AEC-Q100认证进行中

应用领域

隔离式电信、汽车、工业、医疗电源
隔离式离线辅助电源
电动汽车和电池组
用于逆变器栅极驱动的多输出隔离电源

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(74个/管，最小起订量 1 个)

个

起订量：1 个74个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	16V~560V
	晶体管耐压	600V
	拓扑结构	反激式
