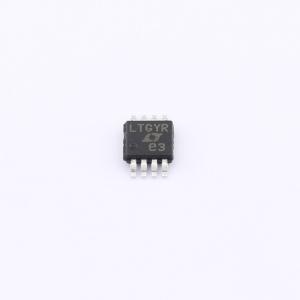

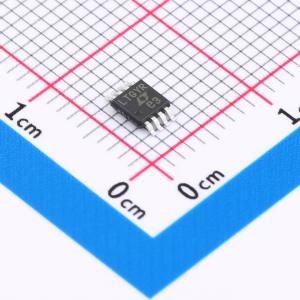

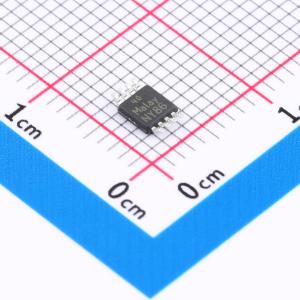

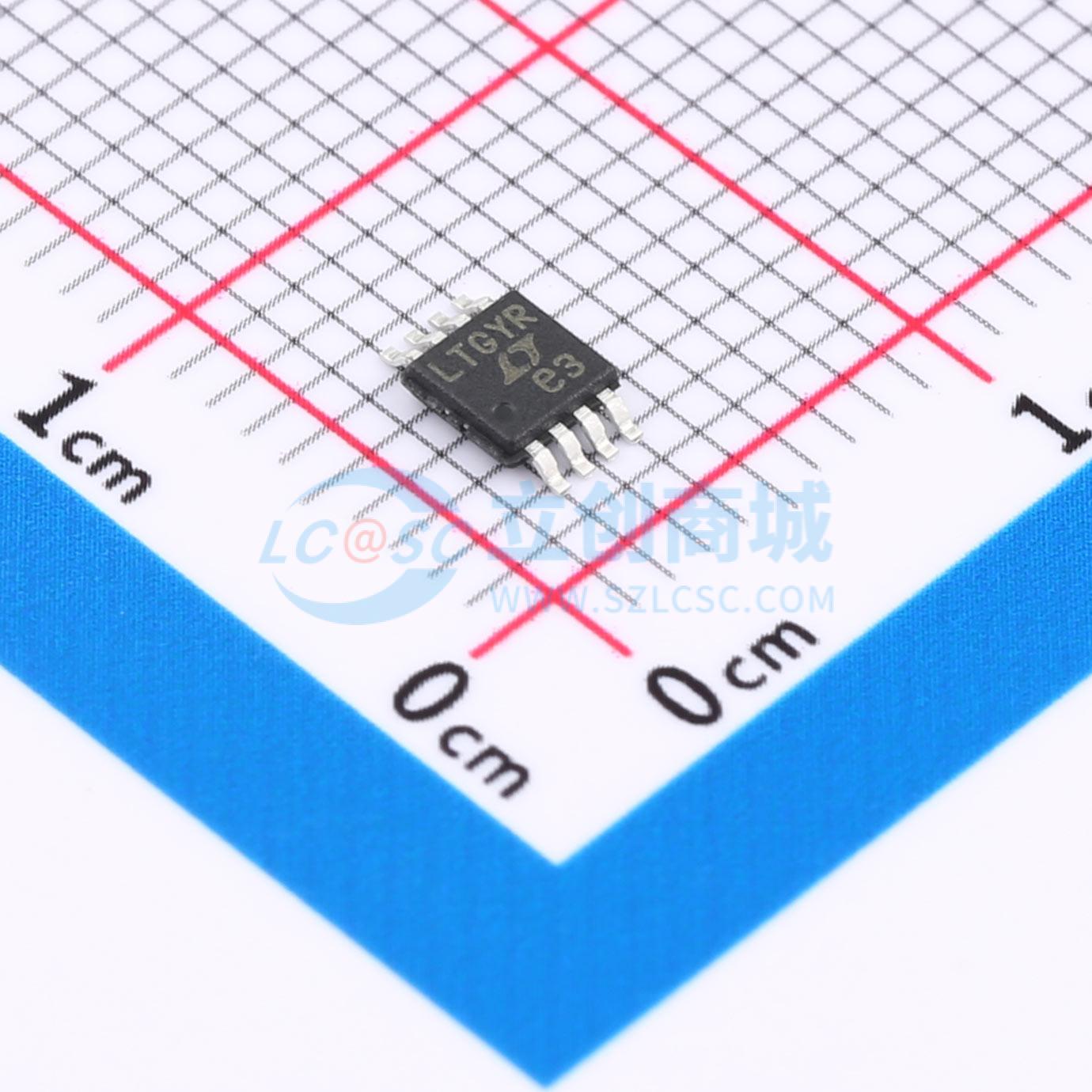

LT6657AHMS8-1.25#PBF

1.5ppm/°C 漂移、低噪声、缓冲基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT6657是一款精密基准电压源，该器件兼具稳健的工作特性和极低的漂移与低噪声。利用先进的曲率补偿，该带隙基准电压源可实现1.5ppm/°C的漂移和可预知的温度特性，以及0.1%的初始电压准确度。它还提供了0.5ppmₚ₋ₚ的噪声和非常低的温度循环迟滞。
品牌名称: ADI(亚德诺)
商品型号: LT6657AHMS8-1.25#PBF
商品编号: C673439
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.56克(g)

商品参数

商品概述

LT6657是一款精密基准电压源，该器件兼具稳健的工作特性和极低的漂移与低噪声。利用先进的曲率补偿，该带隙基准电压源可实现1.5ppm/°C的漂移和可预知的温度特性，以及0.1%的初始电压准确度。它还提供了0.5ppmₚ₋ₚ的噪声和非常低的温度循环迟滞。 LT6657是一款低压差基准电压源，可采用仅比输出电压（最高可达40V）高50mV的电源进行供电。缓冲输出支持±10mA的输出驱动（在低输出阻抗条件下）和精准的负载调节性能。大拉电流能力允许其用作一个负基准电压源，而精准度则与正基准电压源相同。该器件在电池反接的情况下是安全的，并内置了输出短路电流保护和过载热关断功能。该器件包括一种关断模式，以在降低功耗的同时实现快速开启。 LT6657的额定温度范围为 -40°C至125°C。该器件采用8引脚MSOP封装。

商品特性

低漂移：A 级：1.5ppm/°C（最大值）；B 级：3ppm/°C（最大值）
低噪声：0.5ppmₚ₋ₚ（0.1Hz至10Hz）；0.8ppm RMS（10Hz至1kHz）
宽电源电压范围（可达 40V）
拉电流和灌电流 10mA（最小值）
电压调整率：0.2ppm/V
负载调整率：2μV/mA
反向电源保护
反向输出保护
低功耗关断模式：<4μA（最大值）
1.5V 最小电源电压（适用于 1.25V 选项）
热保护
可工作于分流模式
可配置为负基准电压源
提供输出电压选项：1.25V、2.5V、3V、4.096V 和 5V
MSOP - 8 封装

应用领域

高温工业
高分辨率数据采集系统
仪器仪表与过程控制
汽车控制和监视
医疗设备
分流和负基准电压源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	1.5V~40V
	输出电压	1.25V
	输出电流	10mA
	精度	±0.1%

	属性	参数值
	温度系数	1.5ppm/℃
	电压基准类型	串联
	静态电流(Iq)	1.2mA
	噪声(0.1Hz-10Hz)	0.5ppmp-p
	工作温度	-40℃~+125℃@(Tj)
