温馨提醒：图片仅供参考，商品以实物为准

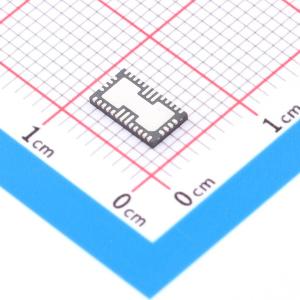

LT6604IUFF-2.5#PBF
双通道、非常低噪声、差分放大器和 2.5MHz 低通滤波器
- 描述
- 双通道、非常低噪声、差分放大器和2.5MHz低通滤波器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6604IUFF-2.5#PBF
- 商品编号
- C673234
- 商品封装
- QFN-34-EP(4x7)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
LT6604 - 2.5由两个匹配的全差分放大器组成，每个放大器都配有一个四阶2.5MHz低通滤波器。固定频率低通滤波器近似于切比雪夫响应。通过集成滤波器和差分放大器，可显著降低失真和噪声。在单位增益下，测得的带内信噪比高达86dB。在更高增益下，输入参考噪声降低，使该器件能够处理更小的输入差分信号，而不会显著降低信噪比。 两个通道之间的增益和相位匹配良好。每个通道的增益可通过两个外部电阻独立编程。LT6604 - 2.5通过提供可调输出共模电压实现电平转换，非常适合直接与ADC接口。LT6604 - 2.5针对3V工作进行了全面规格设计。差分设计使其在单3V电源下，高达4VP - P信号电平仍能实现出色性能。
商品特性
- 带2.5MHz低通滤波器的双差分放大器
- 四阶滤波器近似切比雪夫响应
- 保证相位和增益匹配
- 电阻可编程差分增益
-
86dB信噪比（3V电源，1VRMS输出）
- 低失真（1MHz，1VRMS输出，800Ω负载） 二次谐波失真：92dBc 三次谐波失真：88dBc
- 适用于3V、5V和±5V电源工作
- 全差分输入和输出
- 可调输出共模电压
- 4mm×7mm×0.75mm小型OFN封装
应用领域
- 双差分ADC驱动器和滤波器
- 单端转差分转换器
- 匹配的双差分增益或滤波级
- 差分信号的共模转换
- 无线基础设施或网络应用中的高速ADC抗混叠和DAC平滑处理
- 高速测试和测量设备
- 医学成像
