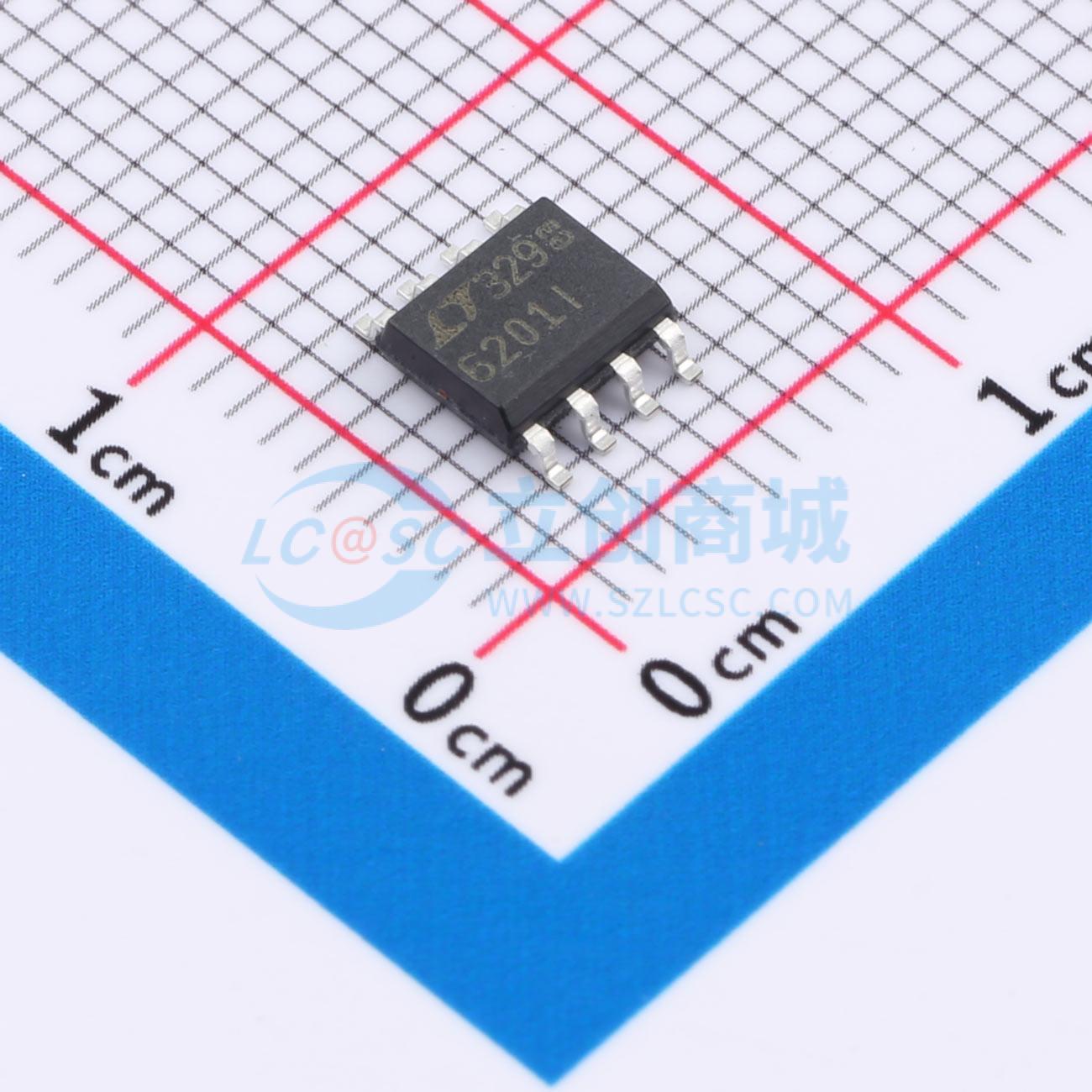

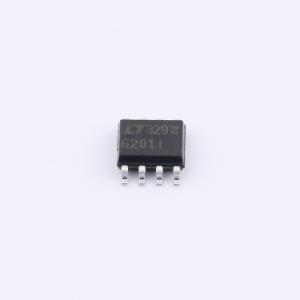

LT6201IS8#PBF

165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道和双通道超低噪声、轨到轨输入输出的单位增益稳定运算放大器，具有 0.95nV/Hz 的噪声电压。这些放大器将极低的噪声与 165MHz 的增益带宽、50V/μs 的压摆率相结合，针对低电压信号调理系统进行了优化。关断引脚可在待机条件下降低电源电流，热关断功能可保护器件免受过载影响。单通道放大器针对更高增益应用进行了优化，具有更高的增益带宽和压摆率
品牌名称: ADI(亚德诺)
商品型号: LT6201IS8#PBF
商品编号: C672938
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.225克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	12.6V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	165MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	8.2uV/℃
	压摆率(SR)	1.45V/ns
	输入偏置电流(Ib)	2.2uA

	属性	参数值
	输入失调电流(Ios)	4uA
	噪声密度(eN)	1.1nV/√Hz@100kHz
	共模抑制比(CMRR)	105dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	20mA
	输出电流	60mA
	工作温度	-40℃~+85℃
	单电源	2.5V~12.6V
	双电源(Vee~Vcc)	-5V~5V

商品概述

单通道和双通道超低噪声、轨到轨输入输出、单位增益稳定运算放大器，噪声电压为 0.95nV/√Hz。这些放大器将极低的噪声与 165MHz 的增益带宽、50V/µs 的压摆率相结合，针对低电压信号调理系统进行了优化。关断引脚可在待机状态下降低电源电流，热关断功能可保护器件免受过载影响。 LT6200 - 5/LT6200 - 10 是单通道放大器，针对更高增益应用进行了优化，可实现更高的增益带宽和压摆率。LT6200 系列在 2.5V 至 12.6V 的电源电压下都能保持其性能，并且在 3V、5V 和 ±5V 电源电压下进行了参数规定。为实现紧凑布局，LT6200/LT6200 - 5/LT6200 - 10 提供 6 引脚 ThinSOT 和 8 引脚 SO 封装。双通道 LT6201 提供标准引脚排列的 8 引脚 SO 封装以及微型双扁平无引脚封装（DFN）。这些放大器可作为许多高速运算放大器的直接替换器件，以改善输入/输出范围和噪声性能。

商品特性

低噪声电压：0.95nV/√Hz（100kHz）
增益带宽积：LT6200/LT6201 165MHz（AV = 1）；LT6200 - 5 800MHz（AV ≥ 5）；LT6200 - 10 1.6GHz（AV ≥ 10）
低失真：1MHz 时为 –80dB，RL = 100Ω
双通道 LT6201 采用微型 DFN 封装
输入共模范围包含两个电源轨
输出摆幅为轨到轨
低失调电压：最大 1mV
宽电源范围：2.5V 至 12.6V
输出电流：最小 60mA
工作温度范围：-40℃ 至 85℃
电源关断、热关断
SO - 8 和薄型（1mm）ThinSOT 封装

应用领域

跨阻放大器
低噪声信号处理
有源滤波器
轨到轨缓冲放大器
驱动 A/D 转换器
