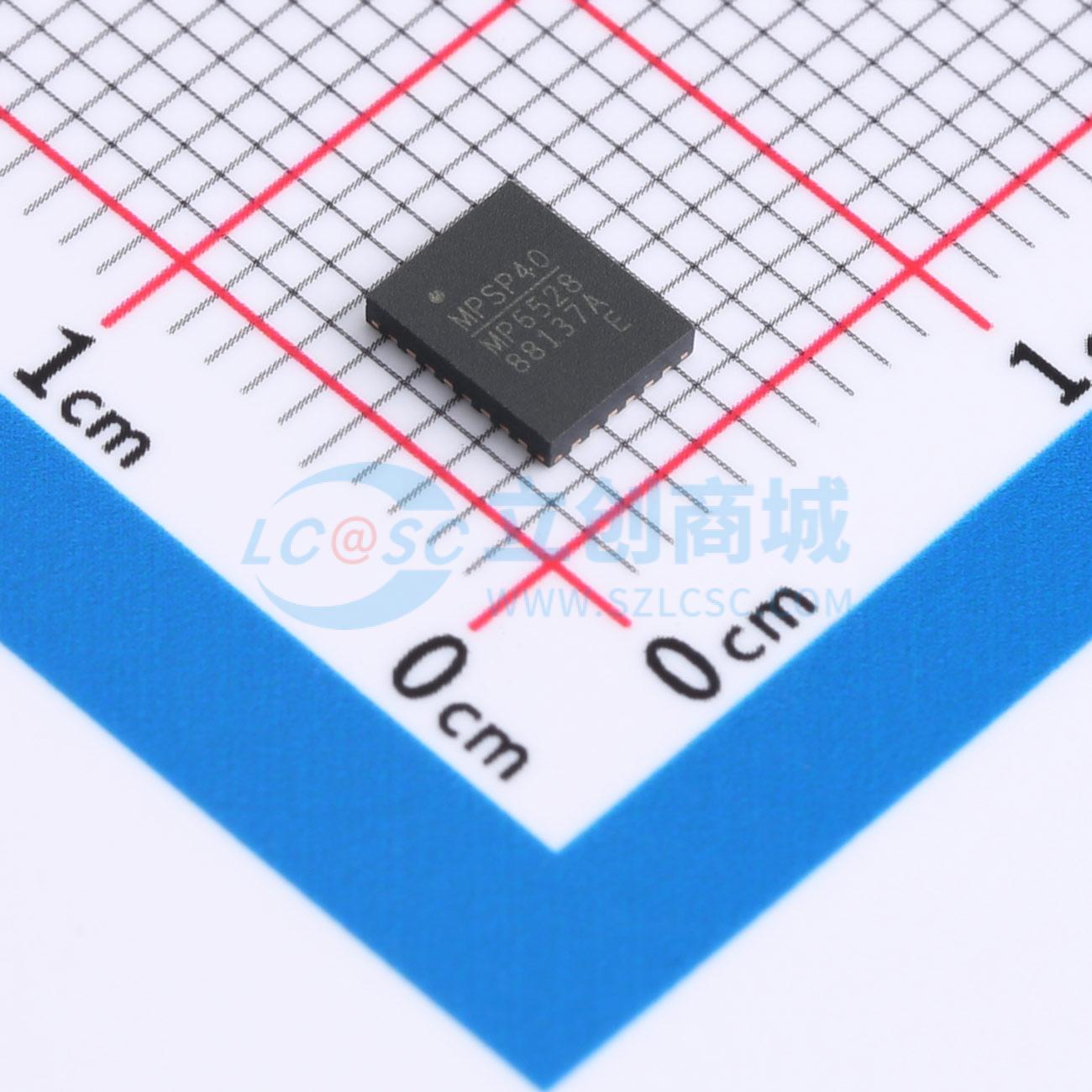

温馨提醒：图片仅供参考，商品以实物为准
MPQ6528GVE-AEC1-Z
5V至60V H桥栅极驱动器，符合AEC-Q100标准
SMT扩展库PCB免费打样
- 描述
- MPQ6528 是一款 H 桥栅极驱动 IC，可在 5V 至 60V 宽输入电压（VIN）范围内驱动由四个 N 沟道功率 MOSFET 组成的两个半桥。该器件集成的稳压电荷泵可产生栅极驱动电源（VREG），自举（BST）电容为高端 MOSFET（HS-FET）驱动器提供电源电压。即使在 100%占空比下，内部涓流充电电路也能维持足够的 HS-FET 栅极驱动电压。完整的保护功能包括可配置的短路保护（SCP）、过流保护（OCP）、欠压锁定（UVLO）保护、可调死区时间（DT）控制和热关断。MPQ6528 采用带有外露散热焊盘的 QFN-28（4mmx5mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6528GVE-AEC1-Z
- 商品编号
- C6097576
- 商品封装
- QFN-28(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 800mA | |
| 工作电压 | 5V~60V | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流(Iq) | 1.8mA |
商品概述
MPQ6528 是一款 H 桥栅极驱动 IC，可在 5V 至 60V 宽输入电压（VIN）范围内驱动由四个 N 沟道功率 MOSFET 组成的两个半桥。 该器件集成的稳压电荷泵可产生栅极驱动电源（VREG），自举（BST）电容为高端 MOSFET（HS-FET）驱动器提供电源电压。即使在 100%占空比下，内部涓流充电电路也能维持足够的 HS-FET 栅极驱动电压。 完整的保护功能包括可配置的短路保护（SCP）、过流保护（OCP）、欠压锁定（UVLO）保护、可调死区时间（DT）控制和热关断。 MPQ6528 采用带有外露散热焊盘的 QFN-28（4mmx5mm）封装。
商品特性
- 5V 至 60V 宽输入电压（VIN）范围
- 电荷泵栅极驱动电源
- 带涓流充电电路的自举（BST）高端 MOSFET（HS FET）驱动器，可实现 100%占空比运行
- 低功耗睡眠模式
- 可配置的短路保护（SCP）
- 过流保护（OCP）
- 欠压锁定（UVLO）保护
- 可调死区时间（DT）控制，防止直通
- 热关断
- 故障指示输出
- 散热增强型表面贴装封装
- 提供 QFN-28（4mmx5mm）封装
- 提供可焊侧翼封装
- 符合 AEC-Q100 1 级标准
应用领域
- 有刷直流电机
- 汽车执行器
- 开门器
- 音频放大器
- 电源转换器
