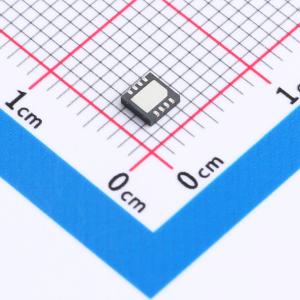

温馨提醒：图片仅供参考，商品以实物为准

LT6023HDD#PBF

双通道、微功率、1.4V/us、精准轨至轨输出放大器

SMT扩展库PCB免费打样

描述: 双通道、微功率、1.4V/μs、精准轨至轨输出放大器
品牌名称: ADI(亚德诺)
商品型号: LT6023HDD#PBF
商品编号: C672811
商品封装: DFN-8(3x3)
包装方式: 管装
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	30V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	40kHz
	输入失调电压(Vos)	20uV
	输入失调电压温漂(Vos TC)	900nV/℃
	压摆率(SR)	1.4V/us
	输入偏置电流(Ib)	100pA

	属性	参数值
	输入失调电流(Ios)	100pA
	噪声密度(eN)	132nV/√Hz@1kHz
	共模抑制比(CMRR)	136dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	20uA
	输出电流	5.25mA
	工作温度	-40℃~+125℃
	单电源	3V~30V

商品概述

LT6023是一款低功耗、增强压摆率的精密运算放大器。该放大器采用专有电路拓扑结构，在低静态功耗下实现出色的压摆率，同时不影响精度或建立时间。此外，专有输入级电路可使输入电压阶跃高达5V时输入阻抗仍保持较高水平。高精度规格与快速建立特性相结合，使该器件非常适合多路复用器应用。 LT6023的静态电流低，且能在低至3V的电源电压下工作，因此适用于便携式系统。LT6023 - 1具备关断模式，可将典型电源电流降至800nA。 LT6023提供小型8引脚DFN和8引脚MSOP封装。LT6023 - 1提供10引脚DFN封装。

商品特性

出色的压摆率与功耗比
压摆率：1.4V/μs
最大电源电流：20μA/放大器
最大失调电压：30μV
高动态输入阻抗
关断后快速恢复
最大输入偏置电流：3nA
无输出相位反转
增益带宽积：40kHz
宽指定电源电压范围：3V至30V
工作温度范围：-40°C至125°C
轨到轨输出
DFN和MS8封装

应用领域

精密信号处理
DAC放大器
多路复用ADC应用
低功耗便携式系统
低功耗无线传感器网络
