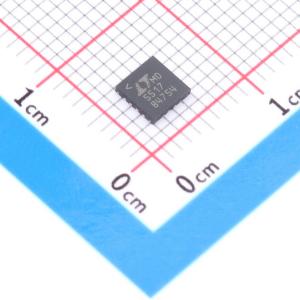

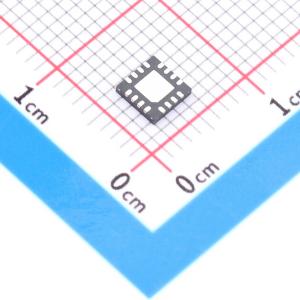

温馨提醒：图片仅供参考，商品以实物为准

LT5517EUF#PBF

40MHz 至 900MHz 正交解调器

描述: 40MHz至900MHz正交解调器
品牌名称: ADI(亚德诺)
商品型号: LT5517EUF#PBF
商品编号: C672596
商品封装: QFN-16-EP(4x4)
包装方式: 管装
商品毛重: 0.341333克(g)

商品概述

一款40MHz至900MHz的正交解调器，针对高动态范围至关重要的高线性度接收器应用进行了优化。适用于将射频（RF）或中频（IF）信号直接转换为带宽高达130MHz的I和Q基带信号的通信接收器。集成了平衡I和Q混频器、本振（LO）缓冲放大器，以及一个基于片上二分频电路的精密宽带正交发生器。在整个频率范围内实现了卓越的线性度和低噪声性能。一个平衡良好的二分频电路生成精密正交本振载波，以驱动I混频器和Q混频器。I通道和Q通道的输出在幅度上匹配良好，且相位相差90°。此外，在整个频率范围内，其2XLO端口还能提供出色的50Ω阻抗匹配。

商品特性

射频输入频率范围：40MHz至900MHz
高三阶输入截点（IIP3）：800MHz时为21dBm
高二阶输入截点（IIP2）：800MHz时为58dBm
I/Q增益失配：最大0.3dB
I/Q相位失配：0.7°
噪声系数：800MHz时为12.408
转换增益：800MHz时为3.3dB
基带带宽：130MHz
单端、50Ω匹配
2XLO输入
关断模式
带裸露焊盘的16引脚QFN（4mm×4mm）封装

应用领域

无线基础设施
高线性度直接转换I/Q接收器
高线性度I/Q解调器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF调制器和解调器
	频率	40MHz~900MHz
	增益	3.3dB

	属性	参数值
	工作电压	4.5V~5.25V
	工作电流	110mA
	噪声系数	12.4dB
