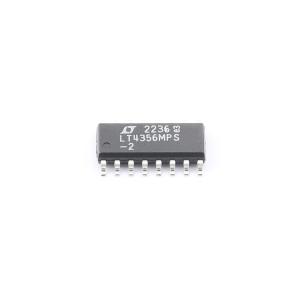

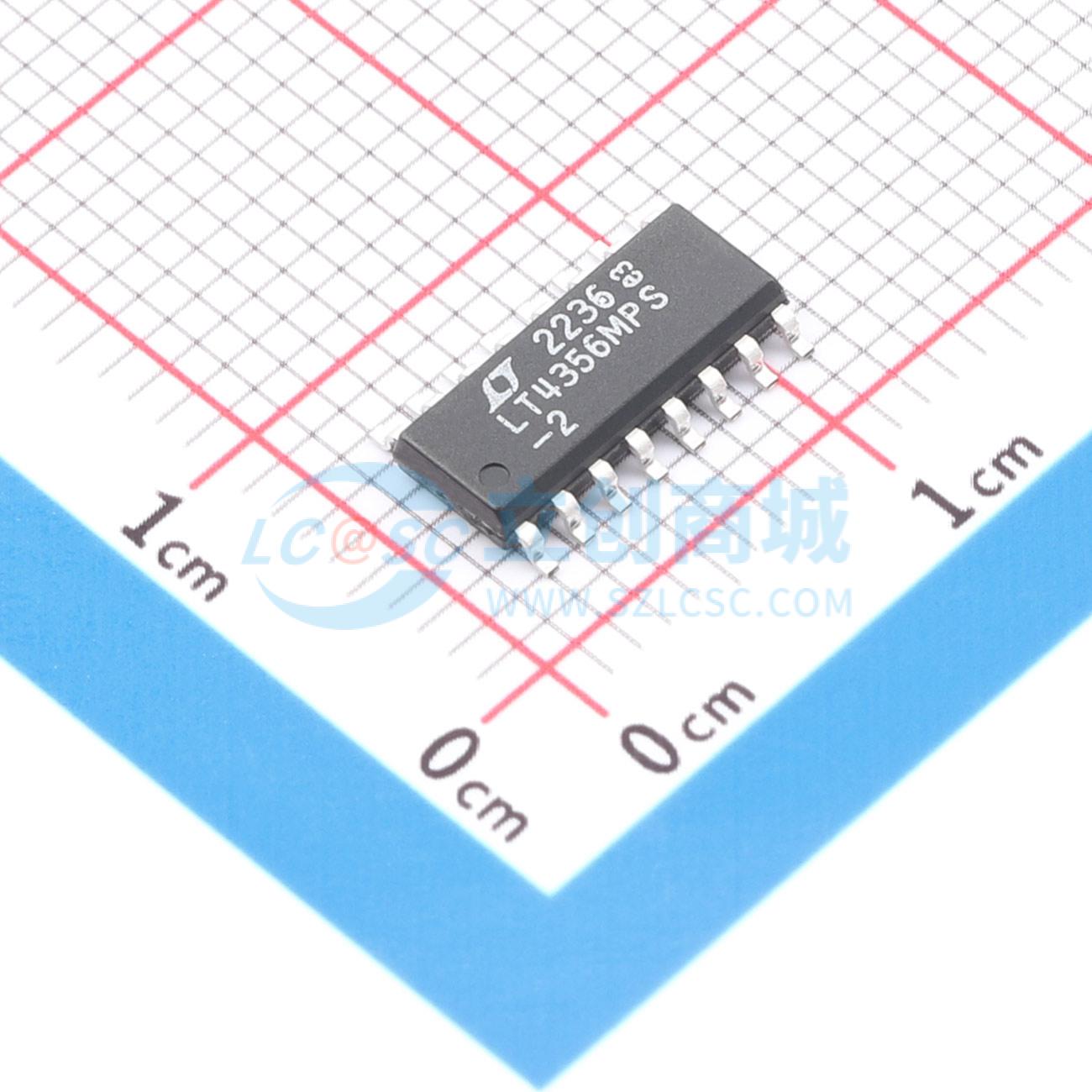

LT4356MPS-2#PBF

浪涌抑制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT4356浪涌抑制器可保护负载免受高压瞬变影响。在过压事件（如汽车负载突降）期间，它通过控制外部N沟道MOSFET的栅极来调节输出。输出被限制在安全值，从而使负载能够继续工作。LT4356MP还监测VCC和SNS引脚之间的电压降，以防止过流故障。内部放大器将电流检测电压限制在50mV。在任何一种故障情况下，都会启动一个与MOSFET应力成反比的定时器。如果定时器超时，FLT引脚拉低，以警告即将发生的掉电情况。如果故障情况持续存在，MOSFET将关闭。经过一段冷却时间后，GATE引脚拉高，再次开启MOSFET。辅助放大器可用作电压检测比较器，或作为驱动外部PNP传输晶体管的线性稳压器控制器。背对背FET可代替肖特基二极管用于反向输入保护，从而降低电压降和功率损耗。关断引脚可使LT4356 - 1在关断期间的静态电流降至小于7μA。LT4356 - 2与LT4356 - 1在关断时的不同之处在于，它将静态电流降至60μA，并使辅助放大器保持工作状态，可用于欠压锁定或始终开启的稳压器等应用。
品牌名称: ADI(亚德诺)
商品型号: LT4356MPS-2#PBF
商品编号: C672524
商品封装: SO-16
包装方式: 管装
商品毛重: 0.496083克(g)

商品概述

LT4356浪涌抑制器可保护负载免受高压瞬变影响。在过压事件（如汽车负载突降）期间，它通过控制外部N沟道MOSFET的栅极来调节输出。输出被限制在安全值，从而使负载能够继续工作。LT4356MP还监测VCC和SNS引脚之间的电压降，以防止过流故障。内部放大器将电流检测电压限制在50mV。在任何一种故障情况下，都会启动一个与MOSFET应力成反比的定时器。如果定时器超时，FLT引脚拉低，以警告即将发生的掉电情况。如果故障情况持续存在，MOSFET将关闭。经过一段冷却时间后，GATE引脚拉高，再次开启MOSFET。辅助放大器可用作电压检测比较器，或作为驱动外部PNP传输晶体管的线性稳压器控制器。背对背FET可代替肖特基二极管用于反向输入保护，从而降低电压降和功率损耗。关断引脚可使LT4356 - 1在关断期间的静态电流降至小于7μA。LT4356 - 2与LT4356 - 1在关断时的不同之处在于，它将静态电流降至60μA，并使辅助放大器保持工作状态，可用于欠压锁定或始终开启的稳压器等应用。

商品特性

抑制高压浪涌
可调输出钳位电压
过流保护
宽工作范围：4V至80V
反向输入保护至 - 60V
低关断电流7μA（LT4356 - 1）
可调故障定时器
控制N沟道MOSFET
关断引脚可承受 - 60V至100V
故障输出指示
保证在 - 55℃至125℃温度范围内工作
辅助放大器可用于电平检测比较器或线性稳压器控制器
提供10引脚MSOP或16引脚SO封装

应用领域

汽车浪涌保护
热插拔/带电插入
电池供电系统的高端开关
本质安全应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	浪涌保护器
	通道数	1

	属性	参数值
	工作电压	4V~80V
	安装方式	-
