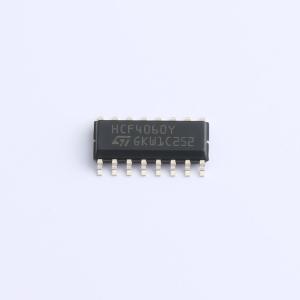

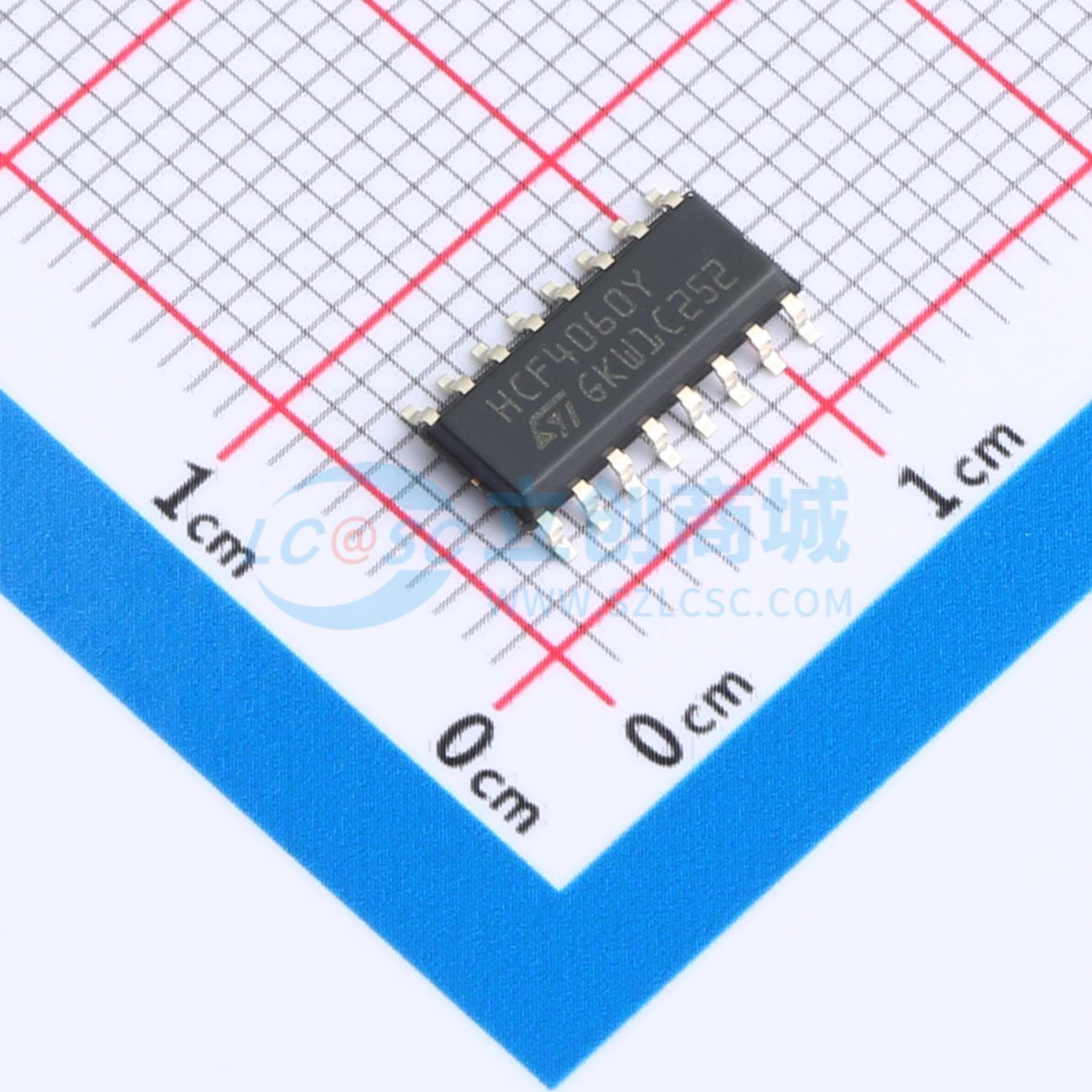

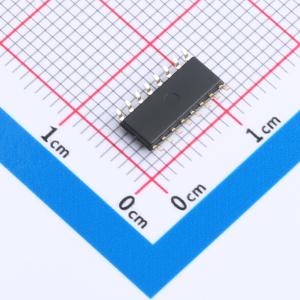

HCF4060YM013TR
14级纹波进位二进制计数器/分频器和振荡器，采用MOS技术
- 描述
- 14级二进制计数器/驱动器与振荡器
- 品牌名称
- ST(意法半导体)
- 商品型号
- HCF4060YM013TR
- 商品编号
- C672375
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 14 | |
| 系列 | HCF | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~20V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 异步 | |
| 计数速率 | 24MHz | |
| 传播延迟(tpd) | 100ns@15V,50pF | |
| 耗散功率(Pd) | 200mW | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 复位功能；静态运行 |
商品概述
HCF4060器件是采用MOS（金属氧化物半导体）技术制造的单片集成电路，提供SO16和PDIP16封装。该器件包含振荡器部分和14级纹波进位二进制计数器级。振荡器配置允许设计RC或晶体振荡电路。提供复位输入，可将计数器复位至全0状态并禁用振荡器，复位线高电平实现复位功能。所有计数器级均为主从触发器，计数器状态在phi1（和phi0）的负跳变时按二进制顺序前进一步。所有输入和输出均完全缓冲。时钟引脚的施密特触发允许无限的时钟上升和下降时间。
商品特性
- 中等速度操作
- 公共复位
- 全静态操作
- 缓冲输入和输出
- 静态电流在20V下有规定
- 5V、10V和15V参数额定值
- 输入漏电流：在VDD=18V、TA=25℃时，II最大为100nA
- 100%测试静态电流
- ESD性能：HBM为1kV，MM为200V，CDM为1kV
应用领域
- 汽车
- 工业
- 计算机
- 消费类
