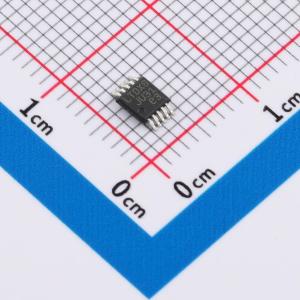

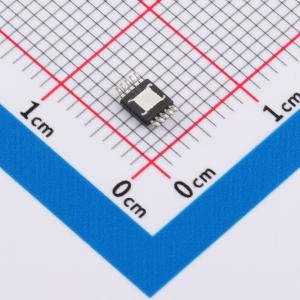

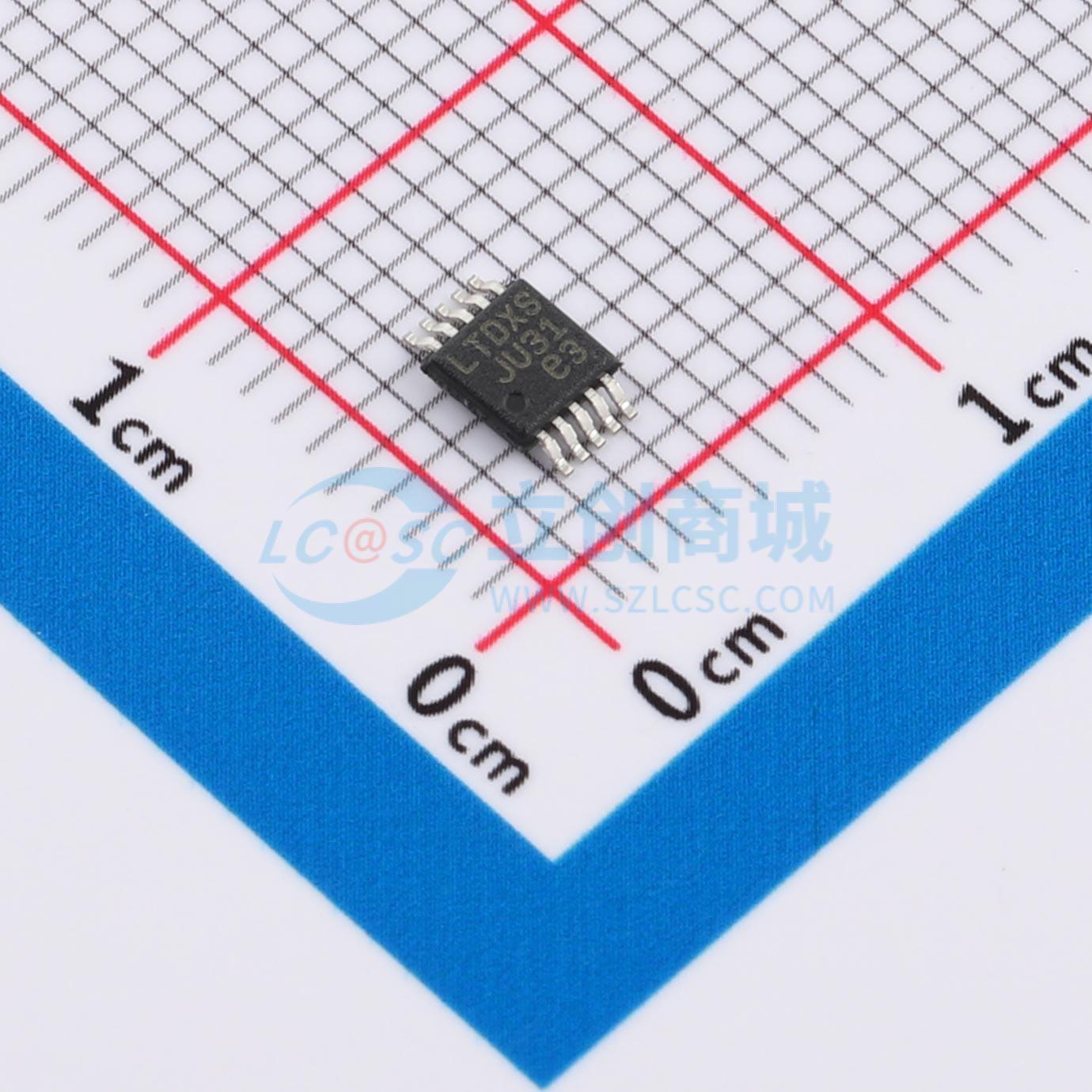

LT3972IMSE#PBF

具 75uA 静态电流的 33V、3.5A、2.4MHz 降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 75μA 静态电流的 33V、3.5A、2.4MHz 降压型开关稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3972IMSE#PBF
商品编号: C671794
商品封装: MSOP-10-EP
包装方式: 管装
商品毛重: 0.106591克(g)

商品参数

商品概述

LT3972是一款可调频率（200kHz至2.4MHz）的单片降压开关稳压器，可接受高达33V（最大62V）的输入电压。芯片内集成了一个导通电阻为95mΩ的高效开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构，可实现快速瞬态响应和良好的环路稳定性。低纹波突发模式操作可在低输出电流时保持高效率，同时在典型应用中使输出纹波低于15mV。此外，当VOUT高于3V时，LT3972可通过从输出端获取偏置电流来进一步提高低输出电流效率。关断模式可将输入电源电流降至小于1μA，而RUN/SS引脚连接的电阻和电容可实现受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的91%时，电源正常标志发出信号。LT3972采用10引脚MSOP和3mm×3mm DFN封装，带有裸露焊盘以实现低热阻。

商品特性

宽输入范围：3.6V至33V工作电压
过压锁定功能可保护电路免受高达62V的瞬态电压影响
最大输出电流3.5A
低纹波（<15mV峰-峰）突发模式操作：输入12V、输出3.3V时，I0 = 75μA
可调开关频率：200kHz至2.4MHz
低关断电流：I0 < 1μA
集成升压二极管
可在250kHz至2MHz之间同步
电源正常标志
饱和开关设计：导通电阻95mΩ
输出电压：0.79V至30V
热保护
软启动功能
小型10引脚热增强型MSOP和（3mm×3mm）DFN封装

应用领域

汽车电池稳压
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~33V
	输出电压	790mV~30V
	输出电流	3.5A
	开关频率	200kHz~2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
