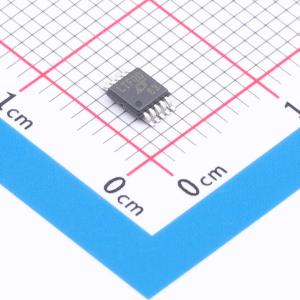

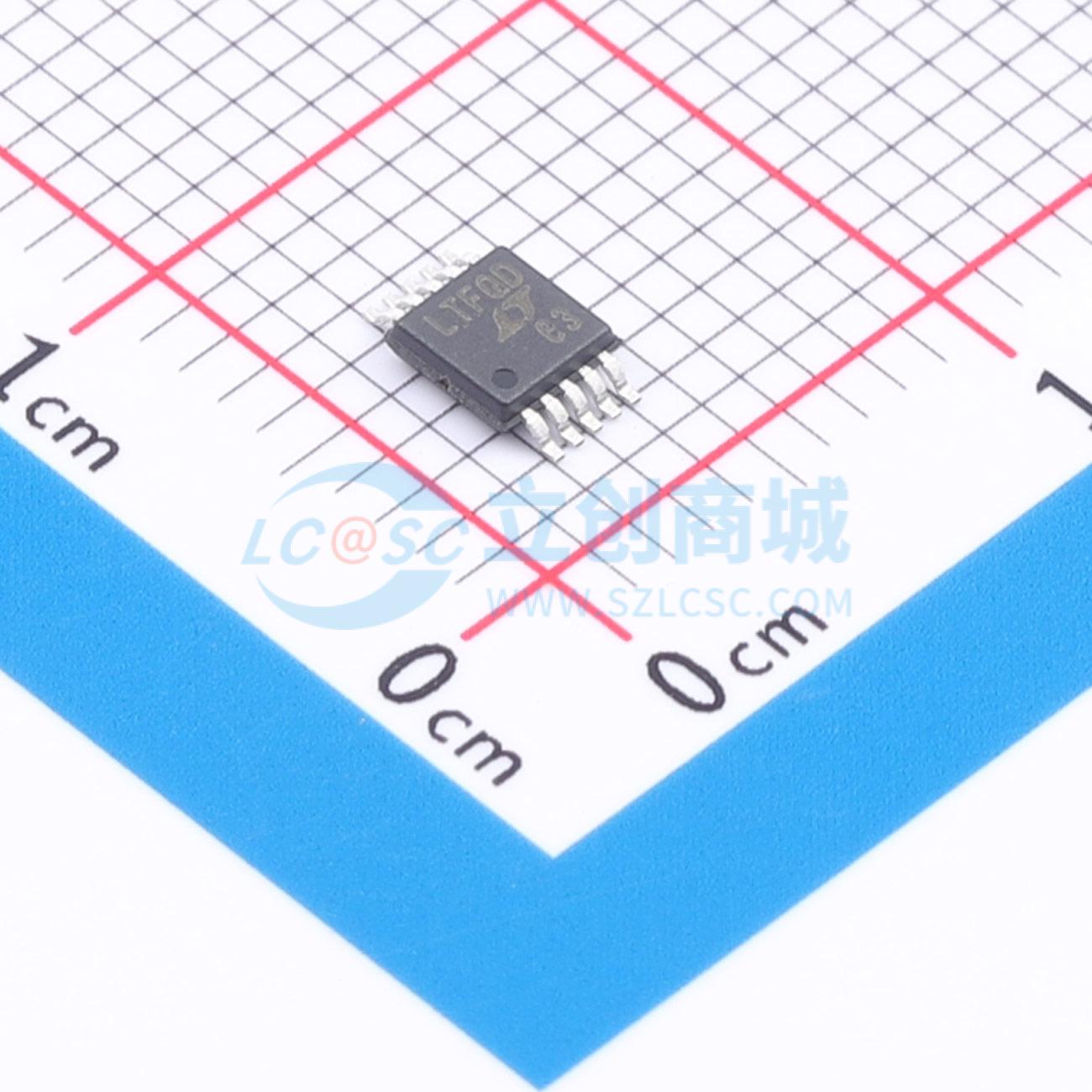

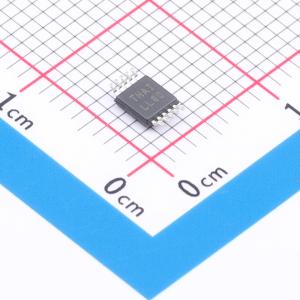

LT3970EMS-5#TRPBF

具有2.5uA静态电流和集成二极管的40V、350mA降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有2.5μA静态电流和集成二极管的40V、350mA降压型稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3970EMS-5#TRPBF
商品编号: C671738
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

LT3970是一款可调频率的单片降压开关稳压器，可接受高达40V的宽输入电压范围，且仅消耗2.5µA的静态电流。芯片上集成了一个高效开关，以及续流二极管、升压二极管和必要的振荡器、控制与逻辑电路。低纹波突发模式操作可在低输出电流时保持高效率，同时在典型应用中使输出纹波低于5mV。采用电流模式拓扑，以实现快速瞬态响应和良好的环路稳定性。续流二极管电流限制功能可防止输出短路和过压情况。提供一个具有精确阈值的使能引脚，关机电流低至0.7µA。当VOUT达到编程输出电压的90%时，电源正常标志发出信号。LT3970提供小型10引脚MSOP和3mm×2mm DFN封装。

商品特性

低纹波突发模式操作
输入12V、输出3.3V时静态电流为2.5µA
输出纹波<5mVₚ₋ₚ
宽输入电压范围：工作电压4.2V至40V
可调开关频率：200kHz至2.2MHz
集成升压和续流二极管
350mA输出电流
固定输出电压：3.3V、3.42V、5V
输入12V时静态电流为1.8µA
使能引脚阈值精确为1V
低关机电流：I₀ = 0.7µA
内部检测限制续流二极管电流
电源正常标志
输出电压：1.21V至25V
内部补偿
小型10引脚MSOP和(3mm×2mm) DFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车电池稳压
便携式产品供电
工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~40V
	输出电压	5V
	输出电流	350mA
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	固定
