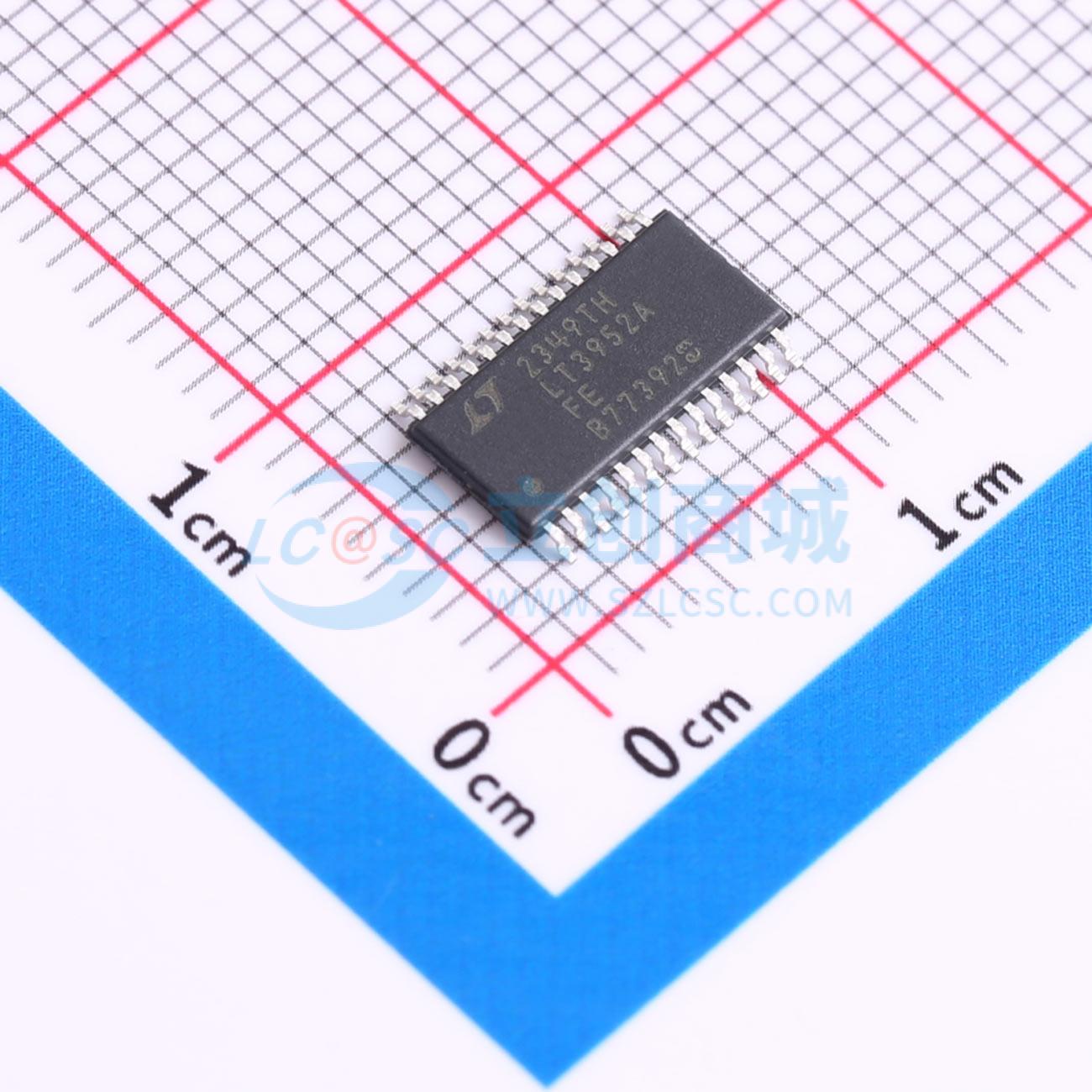

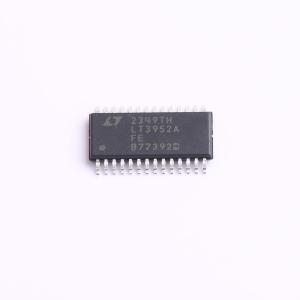

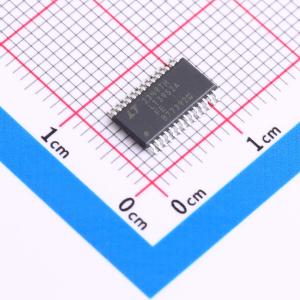

LT3952AIFE#PBF

具有 4A 开关电流的 60V LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款电流模式升压型 DC/DC 转换器，带有内部 60V、80mΩ DMOS 功率开关。专为多种配置下驱动高功率 LED 而设计。它将输入和输出电流调节环路与输出电压调节相结合，作为灵活的电流/电压源运行。可编程开关频率和可选扩频调制可降低 EMI，同时仍可针对效率或元件尺寸优化外部元件。LED 电流可通过外部检测电阻进行编程，并可通过 CTRL 引脚的电压从零调整到满量程。外部 PWM 输入提供 LED 开关控制和 4000:1 的调光比，内部 PWM 发生器为独立或 I/O 受限应用提供 PWM 调光效率。采用热增强型 28 引脚 TSSOP 封装。
品牌名称: ADI(亚德诺)
商品型号: LT3952AIFE#PBF
商品编号: C671684
商品封装: TSSOP-28-EP
包装方式: 管装
商品毛重: 0.3792克(g)

商品参数

商品概述

LT3952A是一款电流模式升压型DC/DC转换器，内置60V、80mΩ DMOS功率开关。LT3952A专为以多种配置驱动高功率LED而设计。它将输入和输出电流调节环路与输出电压调节相结合，可作为灵活的电流/电压源运行。可编程开关频率搭配可选的扩频调制功能可降低EMI，同时仍允许针对效率或元件尺寸对外部元件进行优化。LED电流可通过外部检测电阻进行编程，并可通过CTRL引脚的电压从零调节到满量程。外部PWM输入可实现LED的开关控制和4000:1的调光比，内部PWM发生器可为独立或I/O受限应用提供PWM调光的效率。LT3952A采用散热增强型28引脚TSSOP封装。

商品特性

4000:1真彩PWM™调光
4A、60V内部DMOS开关
宽输入电压范围：3V至42V
带监测功能的0V至60V输出电流调节
用于PWM和输出断开的PMOS开关驱动器
LED短路保护和SHORTLED标志
内部扩频频率调制
恒流和恒压调节
输入电流限制和监测
可调频率：200kHz至3MHz，可与外部时钟同步
10:1模拟调光
带OPENLED标志的可编程开路LED保护
可编程VIN欠压和过压锁定
采用28引脚TSSOP封装
通过AEC-Q100汽车应用认证

应用领域

显示器背光
汽车照明
精确的限流型电压调节器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~42V
	开关频率	215kHz~3MHz
	通道数	1
	输出电压	60V

	属性	参数值
	输出电流	4A
	调光	模拟；PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
