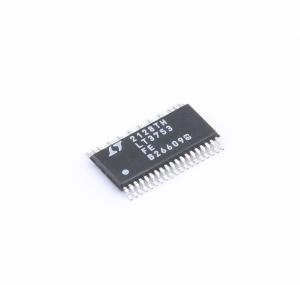

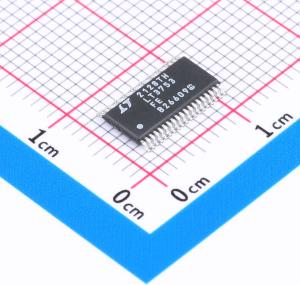

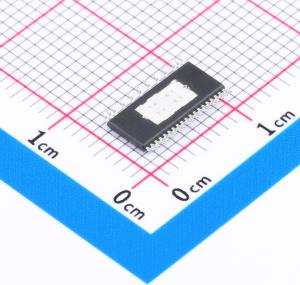

温馨提醒：图片仅供参考，商品以实物为准

LT3753EFE#PBF

主动箝位同步前向控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 有源箝位同步正激式控制器
品牌名称: ADI(亚德诺)
商品型号: LT3753EFE#PBF
商品编号: C671392
商品封装: TSSOP-38
包装方式: 管装
商品毛重: 0.248克(g)

商品参数

商品概述

LT3753 是一种针对主动箝位正向变换器拓扑优化的电流模式PWM控制器，允许最高100V的输入操作。可编程伏秒箝位允许初级开关占空比超过50%，以提高开关、变压器和整流器的利用率。主动箝位控制可以减少开关电压应力并提高效率。提供同步输出以控制次级侧同步整流。LT3753 采用38引脚塑料TSSOP封装，带有缺失引脚以实现高电压间距。

商品特性

输入电压范围：8.5V至100V可编程伏秒箝位
高效率控制：有源箝位、同步整流、可编程延迟
短路（打嗝模式）过流保护
可编程软启动/停止
带有迟滞的可编程过压锁定 (OVLO) 和欠压锁定 (UVLO)
可编程频率（100kHz至500kHz）
可与外部时钟同步

应用领域

工业系统
汽车系统
48V 电信隔离电源供应

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.5V~100V
	开关频率	100kHz~500kHz
	最大占空比	72.5%

	属性	参数值
	拓扑结构	正激式
	特性	短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+125℃
	反馈方式	原边反馈
